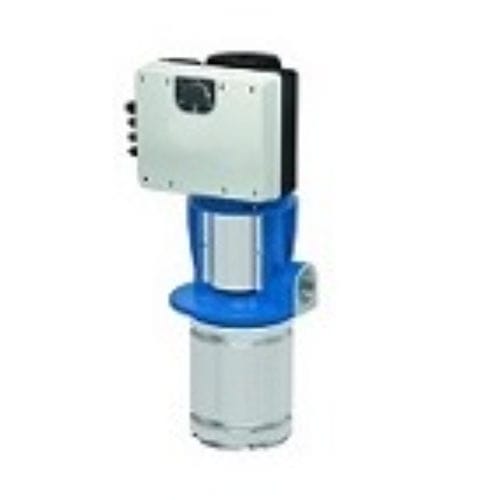

Bomba de água e-SVIE

com motor elétricometálica

Visão geral
A página é um centro CAD que lista a série e-SVIE, com ficheiros CAD 2D/3D e pré-visualizações disponíveis para cada variante. A listagem resume código do produto, dimensão mecânica, fase elétrica, código de alimentação eSM, potência nominal e versão do produto para auxiliar a seleção por parte das equipas de engenharia.

Tabela de produtos (cada linha = Código do produto — Informação adicional)
10SVIE01-02CG005PM02 — Tamanho: 10SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 0,55 kW; Versão do produto: Acoplamento
10SVIE01-02CG005PT05 — Tamanho: 10SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 0,55 kW; Versão do produto: Acoplamento
10SVIE02-02CG007PM02 — Tamanho: 10SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 0,75 kW; Versão do produto: Acoplamento
10SVIE02-02CG007PT05 — Tamanho: 10SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 0,75 kW; Versão do produto: Acoplamento
10SVIE02-02CG011PM02 — Tamanho: 10SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 1,1 kW; Versão do produto: Acoplamento
10SVIE02-02CG011PT05 — Tamanho: 10SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 1,1 kW; Versão do produto: Acoplamento
10SVIE03-03CG015PM02 — Tamanho: 10SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 1,5 kW; Versão do produto: Acoplamento
10SVIE03-03CG015PT05 — Tamanho: 10SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 1,5 kW; Versão do produto: Acoplamento
10SVIE04-04CG022PT04 — Tamanho: 10SVI; Fase: 3; Alimentação eSM: 04 = 3x380-460 V; Potência nominal: 2,2 kW; Versão do produto: Acoplamento
15SVIE01-02CG007PM02 — Tamanho: 15SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 0,75 kW; Versão do produto: Acoplamento
15SVIE01-02CG007PT05 — Tamanho: 15SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 0,75 kW; Versão do produto: Acoplamento
15SVIE02-02CG015PM02 — Tamanho: 15SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 1,5 kW; Versão do produto: Acoplamento
15SVIE02-02CG015PT05 — Tamanho: 15SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 1,5 kW; Versão do produto: Acoplamento
15SVIE02-02CG022PT04 — Tamanho: 15SVI; Fase: 3; Alimentação eSM: 04 = 3x380-460 V; Potência nominal: 2,2 kW; Versão do produto: Acoplamento
1SVIE05-05CG003PM02 — Tamanho: 1SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 0,37 kW; Versão do produto: Acoplamento
1SVIE05-05CG003PT05 — Tamanho: 1SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 0,37 kW; Versão do produto: Acoplamento
1SVIE05-05EG003PM02 — Tamanho: 1SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 0,37 kW; Versão do produto: Eixo prolongado
1SVIE05-05EG003PT05 — Tamanho: 1SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 0,37 kW; Versão do produto: Eixo prolongado
1SVIE08-08CG005PM02 — Tamanho: 1SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 0,55 kW; Versão do produto: Acoplamento
1SVIE08-08CG005PT05 — Tamanho: 1SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 0,55 kW; Versão do produto: Acoplamento
1SVIE08-08EG005PM02 — Tamanho: 1SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 0,55 kW; Versão do produto: Eixo prolongado
1SVIE08-08EG005PT05 — Tamanho: 1SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 0,55 kW; Versão do produto: Eixo prolongado
1SVIE11-11CG007PM02 — Tamanho: 1SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 0,75 kW; Versão do produto: Acoplamento
1SVIE11-11CG007PT05 — Tamanho: 1SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 0,75 kW; Versão do produto: Acoplamento
1SVIE11-11EG007PM02 — Tamanho: 1SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 0,75 kW; Versão do produto: Eixo prolongado
1SVIE11-11EG007PT05 — Tamanho: 1SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 0,75 kW; Versão do produto: Eixo prolongado
1SVIE15-15CG011PM02 — Tamanho: 1SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 1,1 kW; Versão do produto: Acoplamento
1SVIE15-15CG011PT05 — Tamanho: 1SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 1,1 kW; Versão do produto: Acoplamento
1SVIE15-15EG011PM02 — Tamanho: 1SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 1,1 kW; Versão do produto: Eixo prolongado
1SVIE15-15EG011PT05 — Tamanho: 1SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 1,1 kW; Versão do produto: Eixo prolongado
1SVIE20-20CG015PM02 — Tamanho: 1SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 1,5 kW; Versão do produto: Acoplamento
1SVIE20-20CG015PT05 — Tamanho: 1SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 1,5 kW; Versão do produto: Acoplamento
1SVIE26-26CG022PT04 — Tamanho: 1SVI; Fase: 3; Alimentação eSM: 04 = 3x380-460 V; Potência nominal: 2,2 kW; Versão do produto: Acoplamento
22SVIE01-02CG007PM02 — Tamanho: 22SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 0,75 kW; Versão do produto: Acoplamento
22SVIE01-02CG007PT05 — Tamanho: 22SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 0,75 kW; Versão do produto: Acoplamento
22SVIE01-02CG011PM02 — Tamanho: 22SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 1,1 kW; Versão do produto: Acoplamento
22SVIE01-02CG011PT05 — Tamanho: 22SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 1,1 kW; Versão do produto: Acoplamento
22SVIE02-02CG015PM02 — Tamanho: 22SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 1,5 kW; Versão do produto: Acoplamento
22SVIE02-02CG015PT05 — Tamanho: 22SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 1,5 kW; Versão do produto: Acoplamento
22SVIE02-02CG022PT04 — Tamanho: 22SVI; Fase: 3; Alimentação eSM: 04 = 3x380-460 V; Potência nominal: 2,2 kW; Versão do produto: Acoplamento
3SVIE03-03CG003PM02 — Tamanho: 3SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 0,37 kW; Versão do produto: Acoplamento
3SVIE03-03CG003PT05 — Tamanho: 3SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 0,37 kW; Versão do produto: Acoplamento
3SVIE03-03EG003PM02 — Tamanho: 3SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 0,37 kW; Versão do produto: Eixo prolongado
3SVIE03-03EG003PT05 — Tamanho: 3SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 0,37 kW; Versão do produto: Eixo prolongado
3SVIE05-05CG005PM02 — Tamanho: 3SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 0,55 kW; Versão do produto: Acoplamento
3SVIE05-05CG005PT05 — Tamanho: 3SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 0,55 kW; Versão do produto: Acoplamento
3SVIE05-05EG005PM02 — Tamanho: 3SVI; Fase: 1; Alimentação eSM: 02 = 1x208-240 V; Potência nominal: 0,55 kW; Versão do produto: Eixo prolongado
3SVIE05-05EG005PT05 — Tamanho: 3SVI; Fase: 3; Alimentação eSM: 05 = 3x208-240/380-460 V; Potência nominal: 0,55 kW; Versão do produto: Eixo prolongado

Formatos de documento/CAD disponíveis por produto
Para cada produto, a listagem indica disponibilidade de desenhos de dimensão 2D (.dxf), desenhos 2D (.wmf), ficheiros 3D (.stp) e pré-visualizações visuais (pré‑visualização 2D PNG e pré‑visualização 3D interativa). Os ficheiros são fornecidos por variante para suportar a integração em conjuntos e layouts.

Especificações técnicas

• Série: e-SVIE
• Tamanhos exibidos: 10SVI, 15SVI, 1SVI, 22SVI, 3SVI (conforme listagem)
• Fases: 1 e 3
• Códigos de alimentação eSM: 02 = 1x208-240 V; 04 = 3x380-460 V; 05 = 3x208-240/380-460 V
• Opções de potência nominal observadas: 0,37 kW; 0,55 kW; 0,75 kW; 1,1 kW; 1,5 kW; 2,2 kW
• Versões de produto observadas: Acoplamento; Eixo prolongado
• Formatos de documento/CAD disponíveis: 2D (.dxf), 2D (.wmf), 3D (.stp), pré-visualização 2D (PNG), pré-visualização 3D (visualização no navegador)
