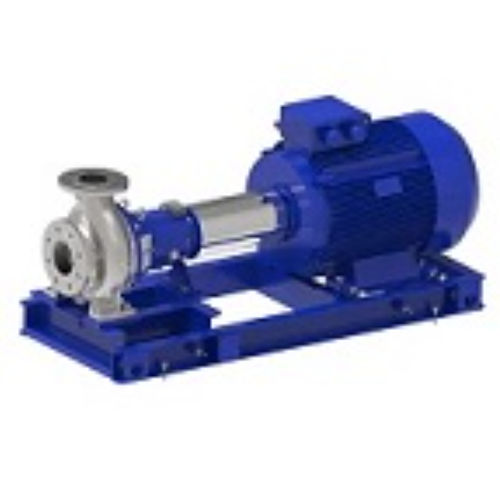

Bomba de água E-IXP

com motor elétricoem ferro fundidoem aço inoxidável

Série
e-IXP (bombas de estágio único da Lowara)

Visão geral
Esta página fornece os ficheiros CAD descarregáveis para a série e-IXP de bombas de estágio único da Lowara. O conteúdo está organizado numa tabela com variantes de modelo e, para cada variante, ligações para os entregáveis 2D e 3D e pré-visualizações, permitindo aos projetistas aceder rapidamente às geometrias de instalação e integração.

Produtos e atributos chave (por variante)

• Instalação: Liquid End (tipo de instalação principal indicado)
• Dimensões incluídas: várias dimensões, incluindo 65-50-160, 50-32-200, 65-40-250, 100-65-200, 100-65-250, etc.
• Códigos de pressão de flange: [B] = PN16; [C] = PN25; [R] = CL150; [S] = CL300
• Códigos de material da carcaça: [D] = ferro dúctil; [N] = todo em aço inoxidável
• Códigos de lubrificação: [G] = lubrificação por graxa (reengordável); [O] = óleo
• Ligação de sensor: indicada por variante (Sim/Não)
• Optimyze: indicada por variante (Yes = standard / No)

Notas sobre os entregáveis
Para cada variante a tabela indica os pacotes CAD disponíveis e pré-visualizações: 2D (.dxf) ZIP, 3D (.stp) ZIP, pré-visualização 2D em PNG e páginas de pré-visualização 3D. Os links de download são apresentados por entrada. Utilize os ficheiros 2D para verificações de implantação e os 3D para verificações de interferência e integração mecânica.

Especificações técnicas / orientação de uso

• Exemplo de nomenclatura: IXP100-65-200 B D G S — as letras codificam pressão de flange, material da carcaça, lubrificação e opções de sensor
• Formatos CAD fornecidos: .dxf (2D) e .stp (3D)
• Usos típicos: integração em layouts de tubagem, desenho de suportes, planeamento de casa de máquinas e desenhos de fabrico
• Disponibilidade: os entregáveis são indicados por variante na tabela; confirme o código da variante antes de descarregar
