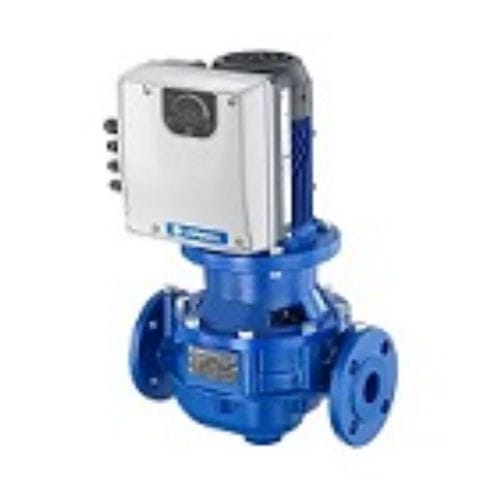

Bomba de água E-LNE SMART

com motor elétricometálicacentrífuga

Série
e-LNE Smart

Visão geral
A gama e-LNE Smart compreende bombas centrífugas monobloco de uma única etapa disponíveis em configuração acoplada (variantes LNEEE) e acoplamento rígido (variantes LNESE). Estão disponíveis múltiplas combinações de tamanho e potência, com opções de alimentação eSM para instalações monofásicas e trifásicas.

Variantes representativas (nome — instalação — tamanho — fase — potência nominal — alimentação eSM)
LNEEE32-160/03/EP02 — Acoplada — 32-160 — Fase: 1 — Potência nominal: 0,37 kW — Alimentação eSM: 02 = 1x208-240 V
LNEEE32-160/03/EP05 — Acoplada — 32-160 — Fase: 3 — Potência nominal: 0,37 kW — Alimentação eSM: 05 = 3x208-240/380-460 V
LNEEE32-160/05/EP02 — Acoplada — 32-160 — Fase: 1 — Potência nominal: 0,55 kW — Alimentação eSM: 02 = 1x208-240 V
LNEEE32-160/05/EP05 — Acoplada — 32-160 — Fase: 3 — Potência nominal: 0,55 kW — Alimentação eSM: 05 = 3x208-240/380-460 V
LNEEE32-160/07/EP02 — Acoplada — 32-160 — Fase: 1 — Potência nominal: 0,75 kW — Alimentação eSM: 02 = 1x208-240 V
LNEEE32-160/07/EP05 — Acoplada — 32-160 — Fase: 3 — Potência nominal: 0,75 kW — Alimentação eSM: 05 = 3x208-240/380-460 V
LNEEE32-160/15/EP02 — Acoplada — 32-160 — Fase: 1 — Potência nominal: 1,5 kW — Alimentação eSM: 02 = 1x208-240 V
LNEEE32-160/22/EP04 — Acoplada — 32-160 — Fase: 3 — Potência nominal: 2,2 kW — Alimentação eSM: 04 = 3x380-460 V
LNEEE40-125/03/EP02 — Acoplada — 40-125 — Fase: 1 — Potência nominal: 0,37 kW — Alimentação eSM: 02 = 1x208-240 V
LNEEE40-125/03/EP05 — Acoplada — 40-125 — Fase: 3 — Potência nominal: 0,37 kW — Alimentação eSM: 05 = 3x208-240/380-460 V
LNEEE40-125/11/EP02 — Acoplada — 40-125 — Fase: 1 — Potência nominal: 1,1 kW — Alimentação eSM: 02 = 1x208-240 V
LNEEE40-125/22/EP04 — Acoplada — 40-125 — Fase: 3 — Potência nominal: 2,2 kW — Alimentação eSM: 04 = 3x380-460 V
LNEEE50-125/05/EP02 — Acoplada — 50-125 — Fase: 1 — Potência nominal: 0,55 kW — Alimentação eSM: 02 = 1x208-240 V
LNEEE50-125/22/EP04 — Acoplada — 50-125 — Fase: 3 — Potência nominal: 2,2 kW — Alimentação eSM: 04 = 3x380-460 V
As variantes LNESE (acoplamento rígido) seguem padrões de nomenclatura e especificação semelhantes (ex. LNESE32-160/03/EP02, LNESE32-160/05/EP05, LNESE40-125/11/EP05, LNESE50-125/22/EP04) com tipo de instalação Acoplamento rígido.

Tipos de ficheiros disponíveis (por variante)
Para cada variante de produto, a página fornece recursos técnicos CAD e BIM em vários formatos: 2D (.dxf), 2D (.wmf), 3D (.stp), BIM (Revit .rfa), BIM (IFC .ifc) e ficheiros de pré-visualização 2D/3D. Os links para esses ficheiros estão disponíveis por variante na página fonte do produto.

Características / especificações técnicas

• Nome da série: e-LNE Smart
• Fabricante / Marca: Lowara (a Xylem brand)
• Tipos de instalação: Acoplada, Acoplamento rígido
• Tamanhos disponíveis: 32-160, 40-125, 50-125
• Opções de fase: monofásico (1) e trifásico (3)
• Intervalo de potências nominais (exemplos): 0,37 kW; 0,55 kW; 0,75 kW; 1,1 kW; 1,5 kW; 2,2 kW
• Códigos de alimentação eSM e significados: 02 = 1x208-240 V; 04 = 3x380-460 V; 05 = 3x208-240/380-460 V
• Tipos de ficheiros fornecidos: 2D (.dxf, .wmf), 3D (.stp), BIM (.rfa, .ifc), pré-visualizações (2D/3D)
• Convenção de nomenclatura: códigos de modelo como LNEEE32-160/03/EP02 ou LNESE40-125/11/EP05 que indicam variante, tamanho, designação de potência/impulsor e opção de alimentação eSM
