Piso aquecido elétrico HEATBOARD E

residencialda linha comercialcom isolamento acústico

Visão geral

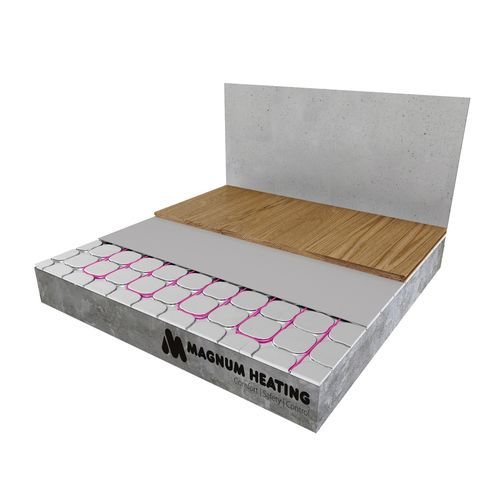

Pavimentos em madeira, parquet e laminado são cada vez mais utilizados em projetos residenciais e comerciais. MAGNUM HeatBoard é um painel de aquecimento elétrico de pavimento, de baixa espessura e instalação a seco, concebido para montagem direta sob pavimentos flutuantes rígidos (madeira, parquet, laminado). Disponível em 12 mm (standard) ou 32 mm (opção). O sistema é controlado por um termostato digital WiFi com sensor de pavimento (termostato vendido separadamente). Os painéis isolantes oferecem resistência térmica adicional e redução do ruído. Aproximadamente 9 m de cabo HeatBoard são necessários por cada 1 m2 de área livre.

Detalhes do produto
Destinado a sistemas de pavimento rígido e a seco: laminado, madeira e parquet. Para revestimentos em carpete, aplicar DuoBoard entre o sistema e o carpete. Não adequado para instalações permanentemente húmidas.

Métodos de instalação
Painéis de espuma EPS de elevada densidade são colados a placas de alumínio pré-formadas através de um processo patenteado, garantindo contacto total em toda a superfície e maximizando a transferência de calor, também em curvas. O sistema suporta um cabo MAGNUM HeatBoard de 7 mm; o desenho da placa otimiza a transferência de calor do cabo para a superfície.

Dimensões e conjunto
Tamanho da placa: 788 x 594 mm (útil: 778 x 589 mm). Fornecido em conjuntos de 11 placas cobrindo 5 m2 por conjunto. Alturas do sistema: 12 mm (standard) ou 32 mm (opção). Altura mínima de construção: 20 mm.

Opções de cabo (60 Watt/m2)
Art.nr. | Descrição | Comprimento do cabo | Potência
136018 | MAGNUM HeatBoard Cable 6 | 30 m | 180 Watt
136030 | MAGNUM HeatBoard Cable 6 | 50 m | 300 Watt
136048 | MAGNUM HeatBoard Cable 6 | 80 m | 480 Watt
136060 | MAGNUM HeatBoard Cable 6 | 100 m | 600 Watt
136072 | MAGNUM HeatBoard Cable 6 | 120 m | 720 Watt
136090 | MAGNUM HeatBoard Cable 6 | 150 m | 900 Watt
136140 | MAGNUM HeatBoard Cable 6 | 190 m | 1140 Watt

Opções de cabo (100 Watt/m2)
Art.nr. | Descrição | Comprimento do cabo | Potência
131030 | MAGNUM HeatBoard Cable 10 | 30 m | 300 Watt
131050 | MAGNUM HeatBoard Cable 10 | 50 m | 500 Watt
131080 | MAGNUM HeatBoard Cable 10 | 80 m | 800 Watt
131100 | MAGNUM HeatBoard Cable 10 | 100 m | 1000 Watt
131120 | MAGNUM HeatBoard Cable 10 | 120 m | 1200 Watt
131150 | MAGNUM HeatBoard Cable 10 | 150 m | 1500 Watt
131190 | MAGNUM HeatBoard Cable 10 | 190 m | 1900 Watt

Conjuntos de placas / produtos
Art.nr. | Descrição | m2 | Dimensões | Unidade
430010 | MAGNUM HeatBoard 12 mm | 5 m2 | 78 x 58 cm | 11 placas
430015 | MAGNUM HeatBoard 32 mm | 5 m2 | 78 x 58 cm | 11 placas

Conteúdo da embalagem do cabo

• Cabo HeatBoard E
• Fita de fixação
• Tubo flexível para sensor de pavimento
• Instruções de instalação
• Perfil para laço final

Notas
O cabo HeatBoard, o termostato e a placa DuoBoard são encomendados separadamente. O termostato WiFi calcula o tempo de pré-aquecimento necessário para que o pavimento atinja a temperatura desejada. A limitação da temperatura de superfície é possível através do sensor de pavimento e do termostato.

Especificações técnicas

• Tipo de sistema: Elétrico
• Altura do sistema: 12 mm / 32 mm
• Largura do painel: 594 mm
• Comprimento do painel: 778 mm
• Altura mínima de construção: 20 mm
• Instalação: Flutuante
• Potência: 60 ou 100 W/m2
• Adequado para áreas húmidas: Não
• Azulejos: Sim
• Madeira: Sim
• Laminado: Sim
• Carpete: Sim (com DuoBoard)
• Certificação: CE, VDE
• Garantia: 2 anos (produto), 10 anos na função elétrica do cabo
