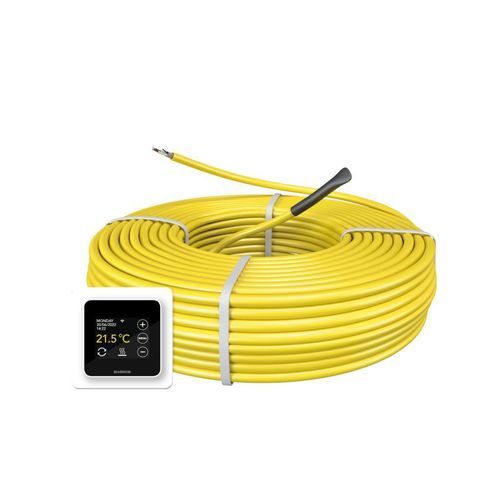

Piso aquecido elétrico MAGNUM

Descrição
O cabo aquecedor MAGNUM foi especialmente concebido para instalação em pavimentos com acabamento em cimento impresso, embora também seja adequado para outros tipos de acabamento. O espaçamento entre cabos determina a potência por m², permitindo instalar mais potência (resposta mais rápida, temperaturas mais altas) ou menos potência (temperaturas constantes ou mais baixas). A flexibilidade do cabo permite uma instalação rápida e simples. O cabo MAGNUM fixa-se por meio de tiras separadoras para instalação direta sobre o piso ou placa isolante, fita de alumínio sobre o isolamento Isorol MAGNUM ou mediante abraçadeiras sobre malha de reforço.

Disponibilidades
Cabos aquecedores disponíveis em versões de 10 W/m e 17 W/m com potências entre 100 e 3300 W, para cobrir áreas entre 1 e 50 m². O cabo aquecedor MAGNUM não é adequado para utilização em betão leve.

Exemplo para calcular o espaçamento do cabo
Para calcular o espaçamento correto do cabo, divida a área livre do piso em m² pela potência total necessária. Multiplique o resultado por 17 (watts por metro de cabo). Os dois primeiros dígitos após a vírgula correspondem ao espaçamento requerido do cabo em centímetros. Exemplos para um sistema de aquecimento:
500 W de cabo em 3 m²: (3 m² ÷ 500 W) × 17 W/m = 0,102 → Instalar o cabo a 10 cm
1000 W de cabo em 7 m²: (7 m² ÷ 1000 W) × 17 W/m = 0,119 → Instalar o cabo a 11–12 cm

Conteúdo

• Cabo aquecedor
• Instruções de montagem

Cabo 17 W — Tabela de referências
Art.nr. | Descrição | Comprimento | Potência | Amperes | Ohm
120300 | MAGNUM 17 | 17,6 m | 300 W | 1,3 | 177
120500 | MAGNUM 17 | 29,4 m | 500 W | 2,2 | 109
120700 | MAGNUM 17 | 41,2 m | 700 W | 3,0 | 76
121000 | MAGNUM 17 | 58,8 m | 1000 W | 4,3 | 53
121250 | MAGNUM 17 | 73,5 m | 1250 W | 5,5 | 42
121700 | MAGNUM 17 | 100 m | 1700 W | 7,4 | 31
122100 | MAGNUM 17 | 123,5 m | 2100 W | 9,0 | 25
122600 | MAGNUM 17 | 152,9 m | 2600 W | 11,3 | 20
122900 | MAGNUM 17 | 170,6 m | 2900 W | 12,8 | 18
123300 | MAGNUM 17 | 194,1 m | 3300 W | 14,3 | 16

Cabo 10 W — Tabela de referências
Art.nr. | Descrição | Comprimento do cabo | Potência | Amperes | Ohm
120107 | MAGNUM 10 | 10 m | 100 W | 0,4 | 529
120207 | MAGNUM 10 | 20 m | 200 W | 0,9 | 264
120307 | MAGNUM 10 | 30 m | 300 W | 1,3 | 176
120407 | MAGNUM 10 | 40 m | 400 W | 1,7 | 132
120507 | MAGNUM 10 | 50 m | 500 W | 2,2 | 106
120607 | MAGNUM 10 | 60 m | 600 W | 2,6 | 88
120807 | MAGNUM 10 | 80 m | 800 W | 3,5 | 66
121007 | MAGNUM 10 | 100 m | 1000 W | 4,3 | 53
121207 | MAGNUM 10 | 120 m | 1200 W | 5,2 | 44
121507 | MAGNUM 10 | 150 m | 1500 W | 6,5 | 35
121907 | MAGNUM 10 | 190 m | 1900 W | 8,3 | 28

Características
Tipo de sistema | Elétrico
Altura do sistema | 7 mm
Espaçamento do sistema | Variável
Altura mínima de instalação | 25 mm
Instalação | Pavimento acabado
Emissão | 30–200 W/m²
Adequado para zonas húmidas | Sim
Azulejos | Sim
Madeira | Sim
(PVC) Laminado | Sim
Carpete | Sim
Certificações | CE, VDE
Garantia | Vitalícia*
