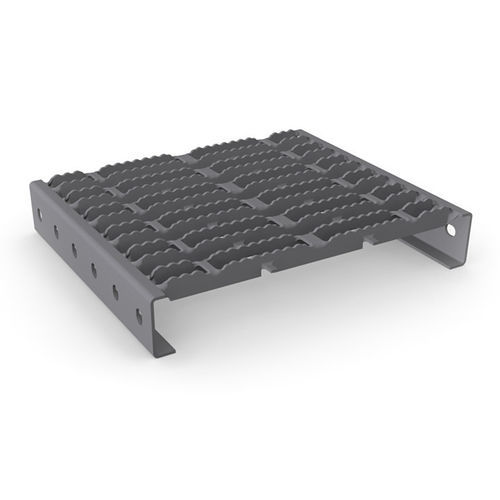

Revestimento de degrau em aço inoxidável DRAINSTEP RH 3

em açoem aço galvanizado a quenteantiderrapante

Visão geral do produto
A grelha perfilada em chapa MEISER Drainstep RH3, desenvolvida segundo a norma EN ISO 14122-2, fornece proteção aumentada contra a queda de objetos através da grelha (bola ≥ 20 mm) ao mesmo tempo que mantém elevada capacidade de drenagem. A geometria atinge aproximadamente 70% de secção livre e uma abertura máxima de 20 mm. Barras inclinadas proporcionam elevada rigidez transversal, adequada para pavimentos industriais, passadiços e degraus.

Dados técnicos

• Materiais: aço bruto / galvanizado por imersão (DD11); aço galvanizado Sendzimir (DX51)
• Espessuras da chapa: 2,0 / 2,5 mm
• Classificação antideslizante: R11
• Larguras preferenciais: 200 / 300 / 312 / 324 / 333 mm
• Alturas preferenciais: 40–150 mm (outras alturas sob pedido)
• Comprimento máximo: 8.000 mm
• Divisor de comprimento: 42,5 mm
• Secção livre: ≈ 70 %
• Largura máxima de abertura: ≤ 20 mm
• Todas as dimensões em mm; tamanhos ou materiais especiais mediante pedido

Acessórios / fixações

• BPR Rondelle T03 - parte superior de fundição para todas as formas Stepbloc e Drainstep com orifício avellanado para parafusos avellanados (DIN 7991).
• BPR-Setztechnik Drainstep RH3 & Stepbloc F - conjunto de fixação constituído por pino de colocação, Rondelle T03 e um parafuso avellanado com porca longa prensada.
• BPR Abraçadeira universal - abraçadeira de fundição para montagem por baixo, disponível em várias versões.

Aplicações e referências
Drainstep RH3 é utilizado em passadiços industriais, plataformas de manutenção, degraus e estruturas de estacionamento onde são necessários drenagem e proteção contra queda de objetos. Instalações documentadas: projetos industriais e parques de estacionamento (ex.: projetos Audi).

Características / especificações

• Referência normativa: EN ISO 14122-2
• Ano de desenvolvimento: 2013
• Proteção contra queda: bola ≥ 20 mm
• Elevada drenagem: >70 % de secção livre
• Rigidez transversal: excelente graças às barras inclinadas e à nova dimensão da malha
• Opções de material e espessura conforme indicado acima
• Classificação antideslizante: R11
