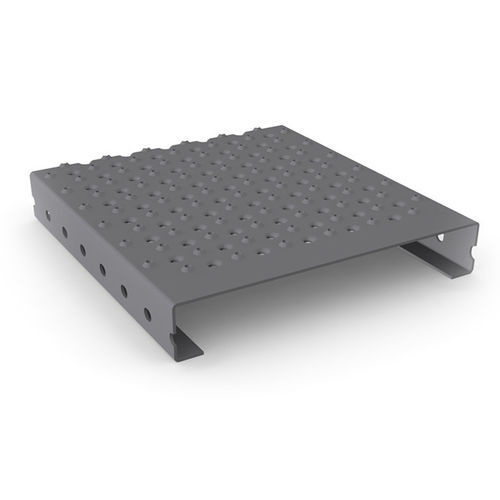

Revestimento de degrau metálico STEPHUIT N

em alumínioem açoem aço galvanizado a quente

Visão geral do produto
Stephuit N é uma chapa perfilada perfurada adequada para passarelas industriais, escadas e áreas de acesso público. As perfurações reduzidas e o perfil da superfície oferecem propriedades antiderrapantes adequadas para aplicações intensivas e públicas.

Dados técnicos
Materiais e espessuras da chapa:
Aço bruto / galvanizado a quente [DD11]: 2,0 / 2,5 / 3,0 mm — R13
Aço galvanizado Sendzimir [DX51]: 2,0 / 2,5 / 3,0 mm — R13
Alumínio [AIMg3]: 2,5 / 3,0 mm — R13
Aço inoxidável [1.4301]: 2,0 mm — (sem classificação R)
Larguras preferenciais: 182 / 240 / 298 / 356 mm (variável)
Alturas preferenciais: 40 / 50 / 75 / 100 mm (outras alturas sob pedido)
Comprimento máximo: 6030 mm
Divisor de comprimento: 45 mm
Todas as medidas em mm. Dimensões ou materiais especiais disponíveis mediante pedido.

Acessórios / Fixação de clipes

• BPR Flange — Ligação por grampo com porca de gaiola e parafuso M8 avellanado.
• BPR Fast fixing — Ligação por grampo com parafuso M8 avellanado.
• BPR Universal clamp — Grampo de fundição para montagem por baixo; disponível em várias versões.
• BPR Support clip — Ligação de suporte de grampo, pré-montada com parafuso M8 avellanado.

Referências

• Curative Education Center, Irchenrieth
• Belvedere Kitschenrain, Kirchenthumbach
• Armazém de pneus Denzel, Wien
• Energy mountain Georgswerder, Hamburg
• Ponte pedonal, Wolkenburg
• Ponte pedonal, Plattling
• Estação Vogelweh, Kaiserslautern
• Estacionamento Bosch
• Ponte Eider
• Estação Cents, Luxemburgo
• Estação Howald, Luxemburgo
• Serengeti Park

Observações
Dimensões e materiais especiais disponíveis mediante pedido. Dimensões em stock conforme programa. Desenhos técnicos disponíveis mediante solicitação. Todas as medidas em mm.

Especificações técnicas

• Nome do produto: Stephuit N
• Uso principal: Piso de segurança para passarelas industriais, escadas e acesso público
• Classificação antiderrapante: R13 para os materiais indicados (inox: sem classificação)
• Opções de material: DD11, DX51, AIMg3, 1.4301
• Espessuras da chapa: DD11/DX51: 2,0 / 2,5 / 3,0 mm; AIMg3: 2,5 / 3,0 mm; 1.4301: 2,0 mm
• Larguras preferenciais: 182 / 240 / 298 / 356 mm
• Alturas preferenciais: 40 / 50 / 75 / 100 mm
• Comprimento máximo: 6030 mm; divisor de comprimento: 45 mm
• Todas as medidas em mm; opções especiais sob pedido
