Sistema de estacionamento modular TECNOPARK

mecânicoautomáticohidráulico

Visão geral

Tecnopark é um sistema de estacionamento automático de alta densidade projetado para maximizar o armazenamento de veículos em espaços restritos, como pátios, garagens antigas e caves. O sistema automatiza a receção do veículo, a verificação dimensional e o estacionamento através de uma célula de entrada, uma plataforma móvel e um mecanismo de transferência interno.

Funcionamento

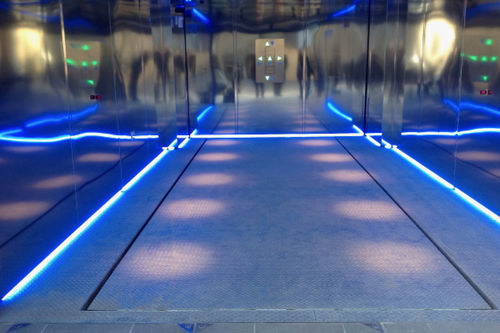

• O condutor posiciona o veículo na plataforma dentro da célula de entrada seguindo as indicações do painel.
• Após a saída do condutor, o sistema verifica posição e dimensões (scanners laser e fotocélulas) e, se conformes, inicia a transferência da plataforma para o lugar atribuído.
• Movimentos automáticos laterais e longitudinais permitem o armazenamento na matriz de estacionamento sem intervenção manual.

Interface do utilizador e segurança

• Painel indicador mural com setas para orientar o posicionamento; setas verdes indicam alinhamento correto.
• Scanners laser e barreiras fotocelulares verificam dimensões e comprimento do veículo para impedir movimentação se o veículo se projetar.
• Opcional: CCTV na célula de entrada para verificação visual antes da transferência.
• Opcional: sistema VCC e bloqueios de segurança para impedir movimentos em condições inseguras.

Sistema de transferência e estrutura

• Cada vaga é composta por uma célula de transferência e uma plataforma móvel totalmente plana.
• Cadeias de transferência nos lados longos e curtos; o movimento é transmitido através de motorredutores, pinhões e juntas cardan para permitir deslocamentos laterais e longitudinais.
• Os lados curtos elevam-se ou rebaixam-se para ativar as sequências de transferência correspondentes.
• Sensores de posicionamento e sensores magnéticos garantem a colocação precisa da plataforma na vaga atribuída.

Durabilidade e controlo de ruído

• As cadeias são isoladas acusticamente com proteção em Teflon e revestimento em borracha vulcanizada na zona da plataforma para reduzir ruído e desgaste.
• Painéis antivibração podem ser instalados sob a célula de transferência para desacoplar a instalação do edifício.
• Pinhões montados em rolamentos e cadeias galvanizadas e tratadas para prolongar a vida útil.

Sensores e posicionamento

• Plataforma equipada com múltiplos sensores de posição (incluindo 3 sensores de posicionamento) e sensores magnéticos para bloqueio final.
• Lógica de controlo coordena os sinais para paragens e alinhamentos precisos e repetíveis.

Especificações técnicas

• Tipo de produto: sistema de estacionamento automático de alta densidade Tecnopark
• Elementos principais: célula de entrada com plataforma, célula de transferência, plataforma móvel, cadeias de transferência, motorredutores, cilindros hidráulicos, pinhões e cremalheiras, painéis antivibração, sensores magnéticos, scanners laser, painel indicador, barreiras fotocelulares; opções: CCTV, VCC
• Transmissão: pinhão por motorredutor; grupo motor com reservatório de óleo para acionamento hidráulico quando aplicável
• Ruído e proteção: proteção em Teflon para cadeias, borracha vulcanizada sob a plataforma, guias em nylon para reduzir atrito
• Posicionamento: 3 sensores de posicionamento + sensores magnéticos
• Durabilidade: pinhões sobre rolamentos, cadeias galvanizadas tratadas, tensor de corrente para ajuste
