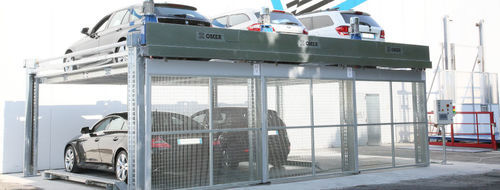

Sistema de estacionamento modular STORE-PARK

semiautomáticomecânicoelétrico

Store-Park é um sistema de estacionamento semiautomático, modular e autoportante concebido para multiplicar a capacidade de estacionamento, mantendo facilidade de instalação e operação.

Principais características

• Projeto modular replicável: módulos independentes podem ser montados em comprimento para gerir dezenas ou centenas de veículos.
• Estrutura autoportante: não requer paredes de suporte; colunas aparafusadas e ligadas por vigas transversais.
• Duas plataformas por módulo: plataforma superior (mais longa) e inferior (mais curta) com superfície em lâminas e batente de roda frontal para posicionamento preciso.
• Comprimento da plataforma superior 5,2 m para veículos padrão; plataforma inferior mais curta para permitir o deslizamento lateral mantendo capacidade para automóveis longos.
• Plataformas superiores elevadas verticalmente por sistema de retorno por corrente acionado por barras de torção e pinhões; uma barra de torção por módulo assegura levantamento equilibrado.
• Plataformas inferiores deslizam lateralmente usando uma barra dentada fixa engatada por um pinhão em cada plataforma; movimento acionado por cilindro hidráulico ligado a uma corrente.
• Uma came ativa um fim de curso que para a plataforma deslizante na posição correta.
• Motores compactos montados verticalmente acima da primeira coluna de cada módulo; cabos e motores posicionados nas vigas superiores para facilitar instalação e manutenção.
• Segurança mecânica: travas de canto em cada plataforma superior que encaixam na coluna em caso de ruptura da corrente; travas interligadas por sensores para activação simultânea e prevenção de desequilíbrios.
• Portas: uma porta de 4 painéis por módulo (manual ou automática) com painéis em malha galvanizada e estrutura em alumínio anodizado; fecho eletromecânico liberado por código de estacionamento.
• Sinalização tricolor (vermelho/verde/amarelo) e botão manual "fechar portas" a cada três módulos como procedimento de segurança.
• Controlo: quadro elétrico compacto; painel tátil integrável ou montável separadamente.

Notas operacionais detalhadas

• Deslizamento da plataforma inferior: cada plataforma inferior tem um pinhão que engrena na barra dentada longitudinal; a rotação do pinhão desloca lateralmente a plataforma.
• Atuação da plataforma inferior: cilindro hidráulico sob um dos lados transmite o movimento através de uma corrente ao pinhão.
• Fim de curso e came: uma came movimentada pelo deslizamento activa um fim de curso na plataforma para a parar com precisão e, se necessário, activar as travas mecânicas de segurança.
• Equilíbrio da elevação superior: barras de torção sobre as colunas garantem o nivelamento e evitam desequilíbrios durante a elevação.
• Sistema de portas: carril posicionado na parte inferior da estrutura; a porta é puxada por ganchos galvanizados ligados à corrente de movimento e por um motor elétrico lateral.

Vantagens de instalação

• Estrutura autoportante aparafusada que simplifica os requisitos do local e reduz obras de suporte específicas.
• Componentes elétricos e motores posicionados nas vigas superiores reduzem a ocupação ao solo e facilitam o acesso à manutenção.
• Replicabilidade modular permite expansão de capacidade de forma simples conforme o espaço disponível.

Especificações técnicas

• Produto: Store-Park (sistema de estacionamento semiautomático modular)
• Tipo de sistema: semiautomático, modular, autoportante
• Plataformas por módulo: 2 (superior + inferior deslizante)
• Comprimento plataforma superior: 5,2 m
• Construção das plataformas: plataformas em lâminas (superior mais longa, inferior mais curta)
• Deslizamento inferior: barra dentada + pinhão; cilindro hidráulico + corrente de acionamento
• Elevação superior: sistema de corrente com barras de torção e pinhões (uma barra por módulo)
• Motores: montagem vertical acima da primeira coluna de cada módulo; quadros elétricos compactos nas vigas superiores
• Segurança: travas mecânicas nos cantos das plataformas superiores (sensorizadas), fins de curso acionados por came, fecho eletromecânico das portas
• Portas: 4 painéis por módulo, malha galvanizada + estrutura em alumínio anodizado
• Sinalização: semáforo tricolor (vermelho / verde / amarelo)
• Interface de controle: quadro elétrico compacto com ecrã tátil opcional
• Procedimento de segurança: fecho manual das portas (sistema homem-morto) com botão de fecho a cada três módulos
