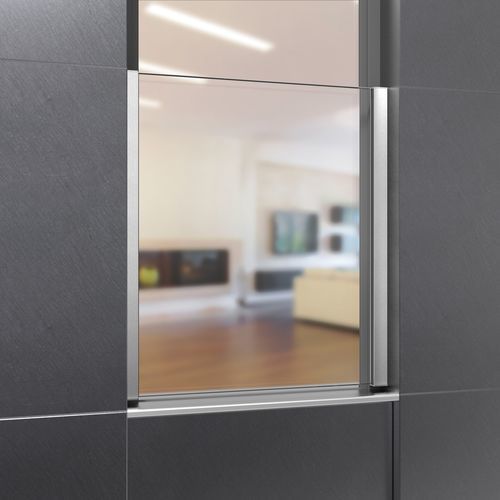

Guarda-corpo em alumínio P-01

em aço inoxidávelcom painéis de vidropara ambiente externo

• todos os sistemas dispõem de um conjunto de montagem oculto • os TIPOS P-01 e P-03 são adequados para montagem em caixilho e na parede • o TIPO P-02 destina-se ao batente da janela • adequado para todos os sistemas de janelas comuns • o TIPO P-03 é um conjunto de perfis de ligação intermédios destinado a ampliar os modelos P-01 e P-02 Vidros resistentes a impactos, em conformidade com a norma DIN 18008-4, com um Certificado Técnico Nacional (AbP) • AbP n.º BAY 40-003-17-2 — válido para perfis de janela em plástico, alumínio ou madeira e também para janelas compostas • largura máxima do vidro de acordo com o AbP: 3000 mm • disponível para espessuras de vidro em LSG de 10,76 a 21,52 mm • alturas de vidro flexíveis possíveis, reguladas a partir de 300 mm de acordo com o AbP • a superfície dos perfis de fixação laterais é anodizada ou revestida a pó de acordo com a norma RAL • os parafusos de fixação são, em geral, ocultos, independentemente do tipo de perfil ou do material da janela (ligação com parafusos ocultos) • parafusos auto-roscantes testados para uma montagem eficiente e rápida • os parafusos de fixação utilizados em perfis de janela que exigem grandes diâmetros e criam pontes térmicas, além de requererem orifícios escalonados complexos, são agora coisa do passado • todos os tipos para montagem em batente de janela também podem ser utilizados como elemento de corrimão em estruturas de aço • perfil plano discreto e testado pela AbP como proteção de bordas, utilizável largura do vidro (B) = Dimensão exterior do vidro à prova de impacto menos 70 mm = dimensão axial menos 32 mm altura do vidro (H) = comprimento do perfil menos 7 mm dimensão axial (A) = centro do parafuso a centro do parafuso comprimento do perfil (P) = altura do vidro (H) mais 7 mm
