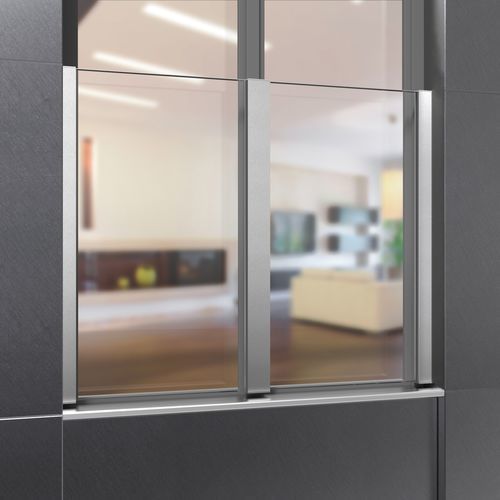

Guarda-corpo em alumínio P-03

em aço inoxidávelem vidrocom painéis de vidro

• todos os sistemas possuem um conjunto de montagem oculto • os TIPOS P-01 e P-03 são adequados para montagem em caixilho e na parede • o TIPO P-02 destina-se ao batente da janela • adequado para todos os sistemas de janelas comuns • O TIPO P-03 é um conjunto de perfis de ligação intermédios para ampliar os modelos P-01 e P-02 Vidros resistentes a impactos, em conformidade com a norma DIN 18008-4, com um Certificado Técnico Nacional (AbP) • N.º AbP BAY 40-003-17-2 — válido para perfis de janela em plástico, alumínio ou madeira, bem como para janelas compostas • Largura máxima do vidro de acordo com o AbP: 3000 mm • disponível para espessuras de vidro em LSG de 10,76 a 21,52 mm • Alturas de vidro flexíveis possíveis, reguláveis a partir de 300 mm, de acordo com o AbP • A superfície dos perfis de fixação laterais é anodizada ou revestida a pó de acordo com a norma RAL • Os parafusos de fixação são, em geral, ocultos, independentemente do tipo de perfil ou do material da janela (ligação com parafusos ocultos) • • parafusos auto-roscantes testados para uma montagem eficiente e rápida • os parafusos de fixação utilizados em perfis de janela que exigem grandes diâmetros, criam pontes térmicas e requerem orifícios escalonados complexos, são agora coisa do passado • todos os tipos para montagem no batente da janela também podem ser utilizados como elemento de corrimão em estruturas de aço • perfil plano discreto e testado pela AbP, utilizável como proteção de bordas largura do vidro (B) ao combinar um perfil central com um perfil lateral P-01: = dimensão axial (A) menos 38 mm ao combinar um perfil central com um perfil lateral P-02: distância entre o perfil central e a borda exterior do perfil lateral menos 57 mm ao combinar vários perfis de ligação centrais: = dimensão axial (A) menos 44 mm altura do vidro (H) = comprimento do perfil (P) menos 7 mm dimensão axial (A) = do centro do parafuso ao centro do parafuso comprimento do perfil (P) = altura do vidro mais 7 mm
