Junta de dilatação em borracha JOINTEC GRL

borracha sintéticapara pisopara piso

Visão geral do produto
Juntas estruturais modulares com movimento de rotação entre as abas metálicas e o inserto de borracha sintética. Projetadas para acomodar movimentos estruturais em edifícios de grande porte ou compostos. Instalam-se nas folgas entre duas partes semi-ligadas do mesmo edifício ou entre vãos diferentes; permitem movimentos verticais, horizontais e transversais, cíclicos ou permanentes. Nos módulos criados pelas juntas, deve prever-se um fracionamento adicional da superfície com uma grelha de juntas de fracionamento, dependendo do tipo de trânsito na superfície.

Instalação das juntas JOINTEC GRL

• Deslize o inserto metálico central nas abas laterais.
• Encaixe o inserto sintético (Resinprene) no perfil antes de alinhar e posicionar a junta no local.
• Se necessário, proteja o inserto de borracha com fita adesiva para evitar contaminação durante a colocação.
• Ancore as abas laterais ao suporte com fixações adequadas: 7 fixações por metro (ou seja, uma a cada 30 cm) em paralelo nos dois lados.
• Execute a base de argamassa sobre as abas e aplique as peças cerâmicas ou acabamentos normalmente.

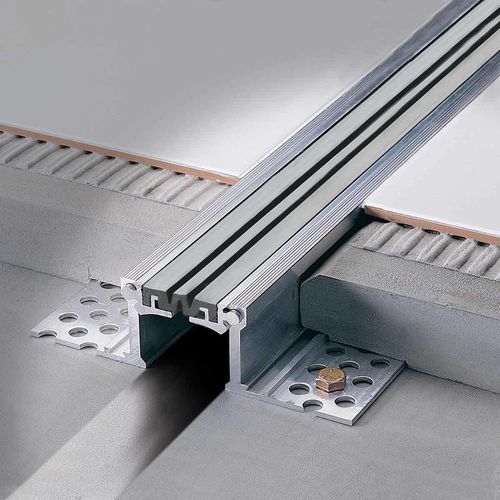

Jointec GRL-A em Alumínio Natural + Inserto Resinprene
Largura do perfil = 78 mm, cobre uma folga de 56 mm. Perfil de alumínio extrudado com boa resistência a solicitações químicas e mecânicas. O inserto Resinprene de 47 mm de largura oferece elevada elasticidade. Para aplicações exteriores recomendam-se perfis em latão (Jointec GM).

Materiais e acabamentos disponíveis
B1xH (mm) — Art. — Cor
20 — GRL 200 AN23 — Cinzento cimento estampado
50 — GRL 500 AN23 — Cinzento cimento estampado
70 — GRL 700 AN23 — Cinzento cimento estampado
20 — GRL 200 AN51 — Preto
50 — GRL 500 AN51 — Preto
70 — GRL 700 AN51 — Preto

Notas
Adequado para movimentos estruturais em edifícios grandes ou compostos; permite movimentos verticais, horizontais e transversais e rotação entre abas metálicas e inserto sintético. É necessário um fracionamento adicional da superfície (grelha de juntas de fracionamento) nos módulos, dependendo do trânsito pedonal/veicular.
