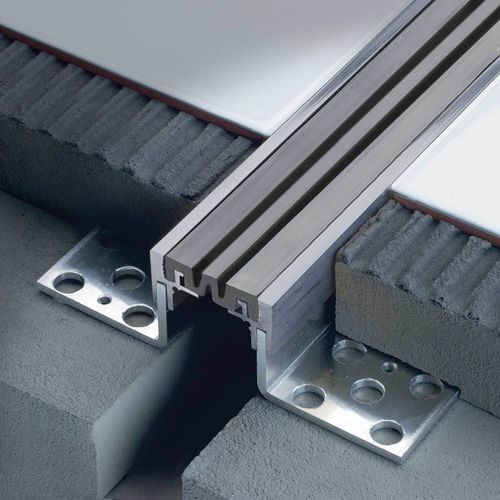

Junta de dilatação em latão Jointec GML

em borrachaem alumíniode resina

Descrição
Juntas de dilatação estruturais modulares para pavimentos com módulo visível em latão, alumínio ou aço inox sobre um módulo inferior em alumínio. Projetadas para vãos de 47 mm; o sistema acomoda movimentos verticais, horizontais e transversais. Tolerâncias de movimento: horizontal (+7 / -7) e vertical (+3 / -3). Indicadas para suportar movimentos estruturais em edifícios de grandes dimensões ou complexos. Instalam-se nas juntas entre partes semi‑ligadas do mesmo edifício ou entre vãos diferentes, ligando esses espaços intermédios e permitindo os movimentos causados por assentamentos do edifício, cíclicos ou permanentes. Nos módulos criados pelas juntas estruturais deve prever‑se um fraccionamento adicional da superfície com uma grelha de juntas de fraccionamento conforme o tipo de circulação na superfície.

Materiais e acabamentos

• Aço inoxidável 304 / Polido + insert Resineprene
  Largura do perfil: 50 e 60 mm. Flanges em alumínio com módulo superior visível em aço inoxidável. Insert central em borracha sintética (Resineprene) que une os dois lados. Sistema modular adaptável a várias alturas e resistente à maioria dos produtos químicos diluídos. Versões com insert nervurado ou liso disponíveis sob pedido.
  Tamanhos / artigos / cores disponíveis (Aço inox 304 / Polido)
  BxH (mm) | Art. | Cor
  35 | GML 350 IL23 | Cinza Cimento Embossed
  50 | GML 500 IL23 | Cinza Cimento Embossed
  75 | GML 750 IL23 | Cinza Cimento Embossed
  35 | GML 350 IL51 | Preto
  50 | GML 500 IL51 | Preto
  75 | GML 750 IL51 | Preto
• Alumínio / Natural + insert Resineprene

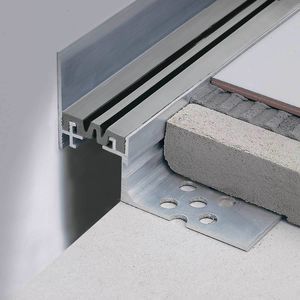

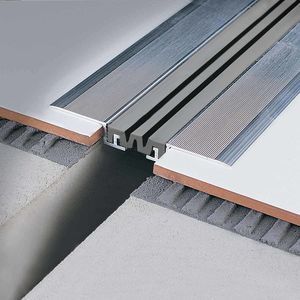

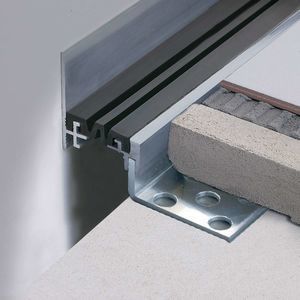

  Largura do perfil: 50 e 60 mm. Perfil de alumínio extrudido com boa resistência química e mecânica. Inserts de borracha com 37 mm e 47 mm de largura que garantem alta elasticidade. Sistema modular adaptável a várias alturas. Versões nervuradas ou lisas disponíveis sob pedido.
  Tamanhos / artigos / cores disponíveis (Alumínio / Natural)
  BxH (mm) | Art. | Cor
  35 | GML 350 AN23 | Cinza Cimento Embossed
  50 | GML 500 AN23 | Cinza Cimento Embossed
  75 | GML 750 AN23 | Cinza Cimento Embossed
  35 | GML 350 AN51 | Preto
  50 | GML 500 AN51 | Preto
  75 | GML 750 AN51 | Preto
• Latão / Natural + insert Resineprene
  Largura do perfil: 50 e 60 mm. Flanges inferiores em alumínio com módulo superior visível em latão. Insert central sintético garante alta elasticidade. Sistema modular adaptável a várias alturas; adequado para uso interior e exterior. Versões nervuradas ou lisas do insert disponíveis sob pedido.
  Tamanhos / artigos / cores disponíveis (Latão / Natural)
  BxH (mm) | Art. | Cor
  35 | GML 350 ON23 | Cinza Cimento Embossed
  50 | GML 500 ON23 | Cinza Cimento Embossed
  75 | GML 750 ON23 | Cinza Cimento Embossed
  35 | GML 350 ON51 | Preto
  50 | GML 500 ON51 | Preto
  75 | GML 750 ON51 | Preto

Downloads
Ficha técnica disponível para Jointec GM/GML (ficha do produto).

Características / especificações técnicas

• Série / modelo: Jointec GML
• Função: Junta de dilatação estrutural para pavimentos em grandes vãos
• Movimentos acomodados: movimentos verticais, horizontais e transversais
• Altura de dilatação: módulos para 47 mm
• Tolerâncias de movimento: horizontal (+7 / -7) e vertical (+3 / -3)
• Larguras de perfil: 50 mm e 60 mm (sistema modular adaptável a várias alturas)
• Módulos visíveis: Latão, Alumínio, Aço inoxidável AISI 304 (conforme variante)
• Insert: borracha sintética central (Resineprene); larguras disponíveis 37 mm e 47 mm; opções nervurada ou lisa
• Resistência: alta resistência à maioria dos produtos químicos diluídos; variante em alumínio com boa resistência química e mecânica; variante em latão adequada para interior/exterior
• Local de instalação: instalado nas juntas entre partes semi‑ligadas ou vãos diferentes; nos módulos deve prever‑se fraccionamento adicional conforme a circulação superficial
• Acabamentos / cores: Cinza Cimento Embossed, Preto (conforme material/ acabamento)
• Recursos técnicos: ficha técnica e desenhos técnicos disponíveis
