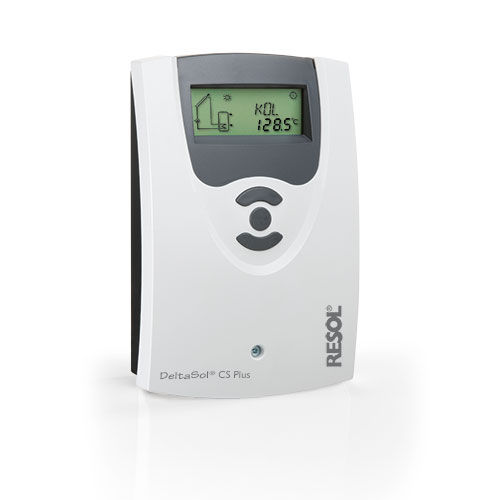

O DeltaSol® CS Plus foi especialmente desenvolvido para o controle de velocidade de bombas de alta eficiência em sistemas solares e de aquecimento padrão. Está equipado com duas saídas PWM e uma entrada adicional para um VFD Grundfos Direct Sensor™ que permite uma medição precisa da quantidade de calor. O menu de comissionamento irá conduzi-lo através dos ajustes mais importantes para a configuração inicial em apenas oito passos.
Para o controle de velocidade de bombas de alto rendimento
1 entrada para um VFD Grundfos Direct Sensor™
Medição da quantidade de calor
Menu de comissionamento
10 layouts básicos do sistema à escolha
Controlo de funções
Função opcional de desinfecção térmica
Opção de Drenagem
Número máximo de campos de colectores:21
Número máx. de lojas:21
Circuitos de aquecimento compensados pelo tempo:-
Permutador de calor externo:-
Controlo de velocidade de bombas standard:verificar
Controlo da velocidade das bombas HE:verificar
■ via saída integrada PWM:check
■ via adaptador PSW:-
Hardware
Entradas do sensor de temperatura:4
Tipo de sensor:Pt1000
Entradas para Grundfos Direct Sensors™:digital
Entrada para sensor de irradiação CS10:-
Entradas de impulso para o medidor de caudal V40:-
Saídas de relé no total:2
■ relés semicondutores (controle de velocidade):2 (2)
■ relé eletromecânico:-
■ relé sem potencial com contato de comutação:-
■ relé isento de potencial com contato normalmente aberto:-
■ relé isento de potencial de alta corrente:-
Saídas PWM:2
■ conversível a 0-10 V:-
Relógio em tempo real:verificar
Interface de dados:VBus®
SMPS:verificar
Fonte de alimentação: 100 ... 240 V~
Medição da quantidade de calor
■ com flowmeter:ja1
■ com caudalímetro V40:-
■ com Grundfos Direct Sensors™:VFD
---
