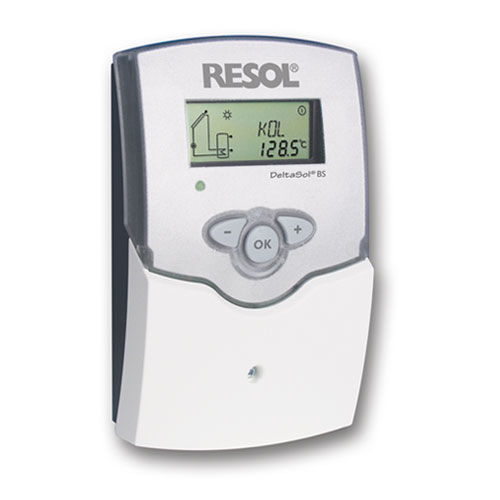

Os controladores RESOL para sistemas solares térmicos padrão. A série DeltaSol® BS fornece um conceito operacional claro. O menu de comissionamento intuitivo leva-o através da configuração inicial em apenas alguns passos. O sistema seleccionado é apresentado no visor, o estado dos componentes individuais é indicado através de códigos intermitentes. A série DeltaSol® BS está disponível em 3 versões, dependendo das exigências. Detalhes relativos ao número de relés, bem como funções adicionais, são mostrados nos dados técnicos.
DeltaSol® série BS
Opção de Drenagem
Medição da quantidade de calor
Controlo de funções
Menu de comissionamento
Unidade °C e °F seleccionável
Controle da bomba HE via adaptador
DeltaSol® BS/4, BS Plus
3 layouts do sistema básico (DeltaSol® BS/4), 10 layouts do sistema básico
(DeltaSol® BS Plus) para escolher entre
Função coletor de tubos, função de desinfecção térmica,
função de termostato controlado pelo tempo
Número máximo de campos de colectores:1 [BS/2, BS/4], 21 [BS Plus]
Número máximo de lojas:1 [BS/2, BS/4], 21 [BS Plus]
Circuitos de aquecimento compensados pelo tempo:-
Permutador de calor externo:-
Controlo de velocidade de bombas standard:verificar
Controlo da velocidade das bombas HE:verificar
■ via saída integrada de PWM:-
■ através de adaptador PSW:check
Hardware
Entradas do sensor de temperatura:4
Tipo de sensor:Pt1000
Entradas para Grundfos Direct Sensors™:-
Entradas para o sensor de irradiação CS10:-
Entradas de impulso para o medidor de caudal V40:-
Saídas de relé no total:1 [BS/2], 2 [BS/4, BS Plus]
■ relés semicondutores (controle de velocidade):1 (1) [BS/2], 2 (1) [BS/4], 2 (2) [BS Plus]
■ relé eletromecânico:-
■ relé sem potencial com contato de comutação:-
■ relé isento de potencial com contato normalmente aberto:-
■ relé isento de potencial de alta corrente:-
Saídas PWM:-
---
