caudais até 15.000 m³/h
tamanho: 180 - 400 mm (diâmetro do impulsor)
carcaça em chapa de aço galvanizado
motor assíncrono de rotor externo
impulsores curvados para a frente
os pés podem ser compensados em 90°
classe de protecção IP54
classe térmica F
cabo de ligação lateral
protecção do motor por contactos térmicos
a velocidade é variável utilizando transformadores automáticos
As caixas são feitas de chapa de aço galvanizado. As peças laterais e a placa guia em forma de espiral estão ligadas com rebites. Nos painéis laterais, existem furos para a fixação dos pés, que podem ser implementados a 90°.

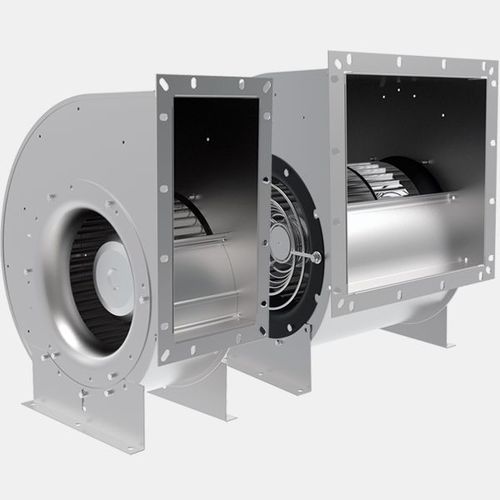

modelo - ERA
desenho de entrada única (E)
modelo - DRA
desenho de entrada de dupla face (D)
A hélice é feita de chapa de aço galvanizado e é montada directamente no rotor do motor do rotor externo e equilibrada dinamicamente em dois níveis com o rotor de acordo com o nível de qualidade G 2,5 / G 6,3 de acordo com a norma DIN ISO 21940-11.
Os motores de accionamento estão equipados com um cabo de saída. A ligação eléctrica é feita através de uma caixa de terminais IP44 que é fornecida solta.
---
