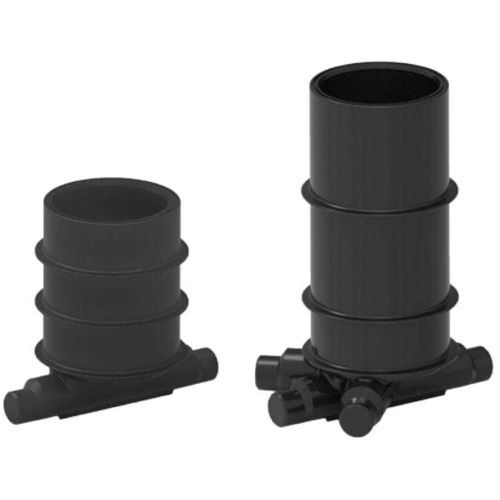

Caixa de inspeção de esgoto em PE 7600070010

Visão geral do produto
Poço de esgoto em polietileno (PE) rotomoldado, projetado para aberturas de instalação DN600. Disponível com bases pré-formadas 1/1 (passagem direta) e 3/1 (três vias). As bases incluem luvas preparadas para ligação a tubos PVC/KG e corrugados para facilitar a montagem no local.

Principais características

• Material: polietileno (PE)
• Fabricação: rotomoldagem (produção monolítica)
• Estanquidade: vedação permanente devido à construção monolítica
• Construção leve para facilitar transporte e instalação
• Espessura de parede típica: 6–8 mm
• Variantes de base para múltiplas disposições de ligação
• Norma: DIN EN 13598-2:2009 (resistência, estanquidade, capacidade de carga)

Opções de ligação / entrada e saída

• Preparado para ligações: DN160, DN200 e DN250 (dependendo da variante de base)
• Luvas preparadas para tubos KG DN160 e DN200; outras ligações PVC/KG e corrugadas possíveis através das aberturas preparadas

Variantes

• Base 1/1 — canal pré-formado passagem direta
• Base 3/1 — base pré-formada para múltiplas ligações de tubulação (três vias)

Dados técnicos e dimensões — Variante 1/1
Altura do poço [H] | Tubo de ligação | Código 1/1 | Código 3/1 | Planta (PDF)
1000 mm | Ø160/200 | 7600070010 | 7600069680 | desenho disponível
1250 mm | Ø160/200 | 7600070020 | 7600069650 | desenho disponível
1500 mm | Ø160/200 | 7600070030 | 7600069660 | desenho disponível
1750 mm | Ø160/200 | 7600070040 | 7600069670 | desenho disponível
2000 mm | Ø160/200 | 7600070050 | 7600069810 | desenho disponível
2250 mm | Ø160/200 | 7600070060 | 7600069820 | desenho disponível
2500 mm | Ø160/200 | 7600070070 | 7600069830 | desenho disponível
2750 mm | Ø160/200 | 7600070080 | 7600069840 | desenho disponível
3000 mm | Ø160/200 | 7600070090 | 7600069850 | desenho disponível

Dados técnicos e dimensões — Variante 3/1
Altura do poço [H] | Tubo de ligação (opção A) | Código (A) | Tubo de ligação (opção B) | Código (B)
1000 mm | Ø160/200/250 | 7600057000 | Ø160/200/250/315 | 7600805010
1250 mm | Ø160/200/250 | 7600057030 | Ø160/200/250/315 | 7600805020
1500 mm | Ø160/200/250 | 7600057010 | Ø160/200/250/315 | 7600805030
1750 mm | Ø160/200/250 | 7600057020 | Ø160/200/250/315 | 7600805040
2000 mm | Ø160/200/250 | 7600059220 | Ø160/200/250/315 | 7600805050
2250 mm | Ø160/200/250 | 7600059230 | Ø160/200/250/315 | 7600805060
2500 mm | Ø160/200/250 | 7600059240 | Ø160/200/250/315 | 7600805070
2750 mm | Ø160/200/250 | 7600059250 | Ø160/200/250/315 | 7600805080
3000 mm | Ø160/200/250 | 7600059260 | Ø160/200/250/315 | 7600805090

Notas / informação adicional

• Alturas disponíveis até 5 m na linha de produto (alturas listadas disponíveis)
• Versões com canal pré-formado (1/1 e 3/1) suportam uma ampla gama de disposições de ligação no local
• Projetado para longa vida útil e resistência a influências ambientais comuns

Especificações técnicas

• Série: RoShaft
• Diâmetro: DN600
• Material: polietileno (PE)
• Método de produção: rotomoldagem (monolítico)
• Espessura de parede: 6–8 mm
• Estanquidade: 100 % (fabricação monolítica)
• Normas: DIN EN 13598-2:2009
• Tipos de base disponíveis: 1/1 e 3/1
• Alturas disponíveis: 1000, 1250, 1500, 1750, 2000, 2250, 2500, 2750, 3000 mm (e opções até 5 m)
• Diâmetros de entrada/saída suportados: DN160, DN200, DN250 (e até DN315 com configurações 3/1 específicas)
• Códigos de produto típicos (seleção): 7600070010, 7600070020, 7600070030, 7600070040, 7600070050, 7600070060, 7600070070, 7600070080, 7600070090 (variantes 1/1); 7600057000, 7600057010, 7600057020, 7600057030, 7600059220, 7600059230, 7600059240, 7600059250, 7600059260 (variantes 3/1)
