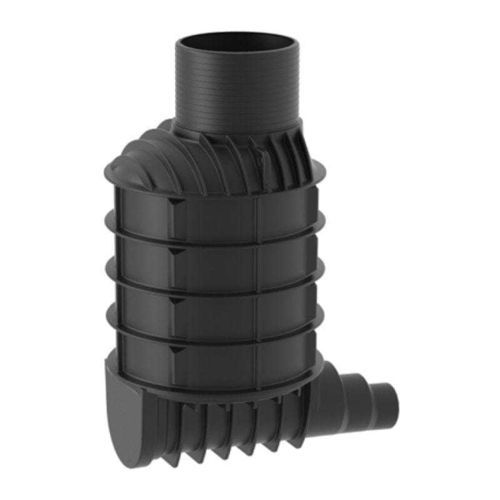

Caixa de inspeção de esgoto em PE 7600069730

Visão geral
Solução compacta, estanque e de fácil instalação para infraestruturas de esgoto confiáveis.

Descrição geral
Os poços de visita são fabricados por moldagem rotacional em polietileno (PE). Diâmetros disponíveis: DN400, DN600, DN800 e DN1000. Alturas padrão até 5 m; variantes DN1000 podem atingir 6 m em configurações específicas. Características: longa vida útil, estanqueidade permanente, resistência a influências ambientais, baixo peso e instalação rápida. Espessura típica da parede: 6–8 mm. Diversas configurações de base disponíveis para ligação a diferentes tipos de tubulação.

Variantes do produto

• RoShaft DN1000 1/1 (entrada única / saída única)
• RoShaft DN1000 3/1 (três entradas / uma saída; ângulos de entrada comuns: 120°, 180°, 240°)
• Múltiplas opções de diâmetro de ligação dependendo do projeto e do tipo de tubo: Ø160, Ø200, Ø250, Ø315, Ø400, Ø500, Ø630, Ø800, Ø1000

Poço DN1000 1/1 — Descrição
O poço DN1000 1/1 permite a ligação a redes de esgoto ou águas pluviais com tubos de Ø250, Ø315 ou Ø400. As ligações podem ser realizadas mediante junta de entrada e acoplamento deslizante, ou conforme o projeto com tubos nervurados ou outros tipos.

Dados técnicos e dimensões DN1000 1/1

• 1250 mm — Ø250/315/400 — Código: 7600069730
• 1500 mm — Ø250/315/400 — Código: 7600069580
• 1750 mm — Ø250/315/400 — Código: 7600069590
• 2000 mm — Ø250/315/400 — Código: 7600069600
• 2250 mm — Ø250/315/400 — Código: 7600069610
• 2500 mm — Ø250/315/400 — Código: 7600069620
• 2750 mm — Ø250/315/400 — Código: 7600069630
• 3000 mm — Ø250/315/400 — Código: 7600069640
• 3250 mm — Ø250/315/400 — Código: 7600069760
• 3500 mm — Ø250/315/400 — Código: 7600069740
• 3750 mm — Ø250/315/400 — Código: 7600069770
• 4000 mm — Ø250/315/400 — Código: 7600069750
• 4250 mm — Ø250/315/400 — Código: 7600069780
• 4500 mm — Ø250/315/400 — Código: 7600069920
• 4750 mm — Ø250/315/400 — Código: 7600069790
• 5000 mm — Ø250/315/400 — Código: 7600069800
• 5250 mm — Ø250/315/400 — Código: 7600069970
• 5500 mm — Ø250/315/400 — Código: 7600069980
• 5750 mm — Ø250/315/400 — Código: 7600069990
• 6000 mm — Ø250/315/400 — Código: 7600070000

Dados técnicos e dimensões DN1000 3/1

• 1250 mm — Ø250/315/400 — Código: 760002100
• 1500 mm — Ø250/315/400 — Código: 760002101
• 1750 mm — Ø250/315/400 — Código: 760002102
• 2000 mm — Ø250/315/400 — Código: 760002103
• 2250 mm — Ø250/315/400 — Código: 760002104
• 2500 mm — Ø250/315/400 — Código: 760002105
• 2750 mm — Ø250/315/400 — Código: 760002106
• 3000 mm — Ø250/315/400 — Código: 760002107
• 3250 mm — Ø250/315/400 — Código: 760002108
• 3500 mm — Ø250/315/400 — Código: 760002109
• 3750 mm — Ø250/315/400 — Código: 7600021100
• 4000 mm — Ø250/315/400 — Código: 7600021110
• 4250 mm — Ø250/315/400 — Código: 7600021120
• 4500 mm — Ø250/315/400 — Código: 7600021130
• 4750 mm — Ø250/315/400 — Código: 7600021140
• 5000 mm — Ø250/315/400 — Código: 7600021150
• 5250 mm — Ø250/315/400 — Código: 7600021160
• 5500 mm — Ø250/315/400 — Código: 7600021170
• 5750 mm — Ø250/315/400 — Código: 7600021180
• 6000 mm — Ø250/315/400 — Código: 7600021190

DN1000 1/1 — variantes com conexões maiores (exemplos)

• 1250 mm — Ø500/600 — Código: 7600058410
• 1500 mm — Ø500/600 — Código: 7600058230
• 1750 mm — Ø500/600 — Código: 7600058240
• 2000 mm — Ø500/600 — Código: 7600058250
• 2250 mm — Ø500/600 — Código: 7600058260
• 2500 mm — Ø500/600 — Código: 7600058270
• 2750 mm — Ø500/600 — Código: 7600058280
• 3000 mm — Ø500/600 — Código: 7600058290
• 3250 mm — Ø500/600 — Código: 7600058300
• 3500 mm — Ø500/600 — Código: 7600058310
• 3750 mm — Ø500/600 — Código: 7600058320
• 4000 mm — Ø500/600 — Código: 7600058330
• 4250 mm — Ø500/600 — Código: 7600058340
• 4500 mm — Ø500/600 — Código: 7600058350
• 4750 mm — Ø500/600 — Código: 7600058360
• 5000 mm — Ø500/600 — Código: 7600058370
• 5250 mm — Ø500/600 — Código: 7600058420
• 5500 mm — Ø500/600 — Código: 7600058430
• 5750 mm — Ø500/600 — Código: 7600058440
• 6000 mm — Ø500/600 — Código: 7600058450

DN1000 1/1 — variantes com Ø800/1000 (exemplos)

• 2000 mm — Ø800/1000 — Código: 7600058120
• 2250 mm — Ø800/1000 — Código: 7600058130
• 2500 mm — Ø800/1000 — Código: 7600058140
• 2750 mm — Ø800/1000 — Código: 7600058090
• 3000 mm — Ø800/1000 — Código: 7600058160
• 3250 mm — Ø800/1000 — Código: 7600058170
• 3500 mm — Ø800/1000 — Código: 7600058180
• 3750 mm — Ø800/1000 — Código: 7600058190
• 4000 mm — Ø800/1000 — Código: 7600058100
• 4250 mm — Ø800/1000 — Código: 7600056000
• 4500 mm — Ø800/1000 — Código: 7600056010
• 4750 mm — Ø800/1000 — Código: 7600056020
• 5000 mm — Ø800/1000 — Código: 7600056030
• 5250 mm — Ø800/1000 — Código: 7600056040
• 5500 mm — Ø800/1000 — Código: 7600056050
• 5750 mm — Ø800/1000 — Código: 7600056060
• 6000 mm — Ø800/1000 — Código: 7600056070

Opções de ligação e acessórios

• Conexões para tubos PVC (várias opções de Ø)
• Ligação com junta de entrada
• Acoplamentos deslizantes (encaixe KG / slide coupler) para saídas seguras
• Conexões soldadas em PE e acopladores PE‑para‑PVC
• Adaptadores para tubos corrugados/nervurados (hubs adaptadores)
• Entradas de ligação integradas DN160 e DN200 em algumas variantes 1/1 e 3/1
• Escadas interiores integradas disponíveis em alguns corpos DN1000 para acesso

Normas
Produzido em conformidade com DIN EN 13598-2:2009 (requisitos de resistência, estanqueidade e capacidade de carga).

Características técnicas / especificações

• Material: polietileno (PE), moldagem rotacional
• Diâmetros disponíveis: DN400, DN600, DN800, DN1000
• Alturas DN1000 disponíveis: 1250 mm a 6000 mm (dependendo da configuração)
• Espessura da parede (típica): 6–8 mm
• Construção monolítica estanque (rotomoldada)
• Resistência a influências ambientais; projetado para longa vida útil
• Opções de ligação: juntas de entrada, acoplamentos deslizantes, conexões soldadas em PE, acopladores PVC, hubs adaptadores para tubos corrugados
• Diâmetros de entrada/saída suportados: Ø160, Ø200, Ø250, Ø315, Ø400, Ø500, Ø630, Ø800, Ø1000 (dependendo da variante)
• Conformidade: DIN EN 13598-2:2009
• Uso típico: poços para esgoto e águas pluviais; configurações com múltiplas entradas (3/1) para junções complexas
