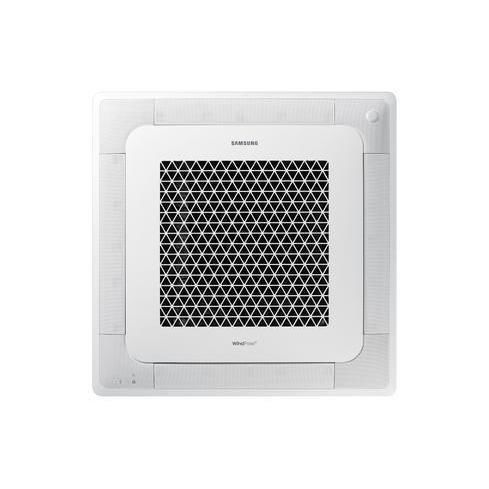

Ventiloconvector de teto AG060AN4DKH/EU

de embutircassete

Visão geral
A cassete 4 vias FCU WindFree™ é uma unidade de teto projetada para instalação embutida em interiores comerciais e residenciais. Fornece condicionamento gradual sem correntes de ar e acabamento discreto, adequada para restaurantes, escritórios, lojas e áreas residenciais.

Características

• Tecnologia WindFree™ — A cassete 4‑Way 900 x 900 WindFree distribui o ar através de 15.700 micro‑orifícios no painel para gerar 'ar imóvel', arrefecendo progressivamente sem correntes frias.
• Lâminas otimizadas — Lâminas maiores (84 mm) aumentam o alcance de refrigeração e melhoram a circulação do ar para uma distribuição de temperatura mais uniforme. As lâminas são destacáveis e laváveis para facilitar a manutenção.
• Autodiagnóstico — O autodiagnóstico integrado fornece códigos de erro e indicadores LED para acelerar a identificação de avarias e reduzir o tempo de assistência.

Controlo

• Comando remoto com SmartThings — Operação remota via app SmartThings permite ligar/desligar, seleção de modo, agendamento e monitorização de consumo (requer kit Wi‑Fi e conta/app SmartThings compatíveis).
• Comando SolarCell (opcional) — Comando SolarCell opcional recarrega via painel solar integrado (sem pilhas descartáveis), inclui carregamento rápido USB‑C, ecrã OLED grande e ergonomia melhorada.

Capacidades disponíveis & alimentação
Capacidades de refrigeração disponíveis: 6,0 kW, 7,2 kW, 9,0 kW, 10,0 kW. Alimentação: monofásico (220–240 V, 50/60 Hz).

Avisos

• 'Ar imóvel' é definido como movimento de ar inferior a 0,15 m/s (sem correntes frias).
• Referências comparativas de desempenho relacionam‑se com modelos anteriores de cassete 4‑Way.
• O controlo SmartThings requer um kit Wi‑Fi e versões de SO móvel compatíveis.

Especificações técnicas

• Tipo: 4 WAY CASSETTE S
• Família de modelos: WindFree™ 4‑Way Cassette FCU
• Unidade interior (exemplo): AG060AN4DKH/EU
• Refrigeração (nominal): 6,0 kW (disponível: 6,0 / 7,2 / 9,0 / 10,0 kW)
• Aquecimento (a +7 °C): 7,3 kW (outras variantes: 7,3 / 8,5 / 10 / 10,7 kW)
• Dimensões (L x A x P): 947 x 281–365 x 947 mm (outra variante: 840 x 204–246 x 840 mm)
• Peso líquido (unidade interior): 21–25 kg (outras variantes: 15,5–18 kg)
• Alimentação: 1, 220~240 V, 50/60 Hz
• Potência absorvida: Refrigeração 0,050 kW; Aquecimento 0,050 kW
• Corrente: Refrigeração 0,37 A; Aquecimento 0,37 A
• Tipo de ventilador: Turbo Fan; Potência motor: 65,0 W
• Vazão de ar (Refrigeração): 18,9 / 16,5 / 13,6 CMM
• Capacidade direcional do fluxo de ar: 360°
• Ângulo das lâminas: aproximadamente 34–87° consoante a variante
• Cores: Preto & Branco (algumas variantes: Branco)
• WindFree: Sim
• Sensor de movimento: Opcional
• Compatibilidade SmartThings: Opcional (requer kit Wi‑Fi)
• Filtro PM1.0: Opcional
• Permutador lado água — Vazões (Refrigeração/Aquecimento): 17,5 LPM / 21,1 LPM
• Permutador lado água — Queda de pressão: Refrigeração 27,0 kPa; Aquecimento 37,3 kPa
• Conexões de tubagem: Tubo líquido Ø 20A mm (PF 3/4" ); Tubo gás Ø 20A mm (PF 3/4" ); Dreno VP25 (OD 32, ID 25) mm
• Fiação de campo: Fio alimentação 1,5–2,5 mm²; Cabo transmissão 0,75–1,50 mm²
• Nível de pressão sonora (Alto/Médio/Baixo): 37 / 33 / 30 dB(A)
• Potência sonora: 56,0 dB(A)
