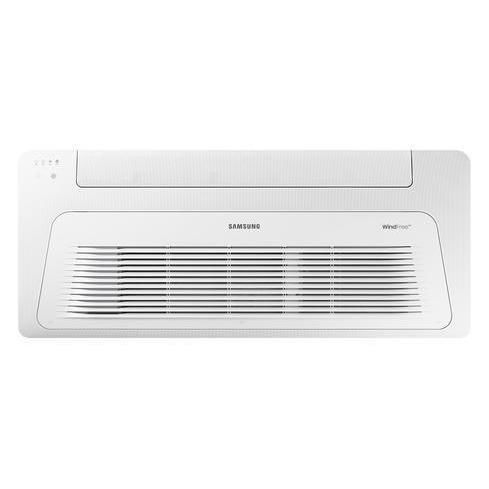

Ventiloconvector de teto AG026TN1DKH/EU

cassete

Visão geral
Com apenas 135 mm de altura, a WindFree™ cassete 1 via é uma unidade fan coil compacta e leve, adequada para instalação em tetos falsos de pequena folga. O perfil fino facilita a instalação e a manutenção em espaços confinados.

Identificadores do produto
Modelo: AG026TN1DKH/EU
Capacidade (exibida na página): 2,6 kW
Capacidades disponíveis: 2,6 kW, 3,2 kW, 4,2 kW
Alimentação: monofásica

Principais características

• Tecnologia WindFree™: o ar é distribuído através de 13.000 micro‑orifícios no painel para produzir um fluxo de ar suave e sem correntes, criando “ar imóvel”.
• Smart Comfort Operation: sensores integrados de humidade e temperatura monitorizam continuamente as condições e alteram automaticamente os modos para manter os parâmetros definidos.
• Painel de purificação de ar (opcional): filtragem em três etapas (pré‑filtro, filtro desodorizante, filtro PM1.0) para reter poeiras maiores, reduzir odores e capturar partículas ultrafinas; o filtro PM1.0 pode inativar certos tipos de bactérias (segundo relatório Intertek referenciado).
• Controlo inteligente: compatível com Samsung SmartThings (requer WiFi Kit MIM‑H04EN, ligação Wi‑Fi e conta SmartThings) para controlo remoto, agendamento e monitorização de energia.
• Comando SolarCell (opcional): carregamento solar sem bateria com opção de carga rápida USB‑C e ecrã OLED; a bateria interna totalmente carregada pode durar até dois anos em condições típicas.
• Bomba de drenagem: bomba de drenagem incorporada (altura máx. / deslocamento: 1200 / 400).

Detalhes de purificação do ar

• Pré‑filtro: captura partículas de pó maiores para proteger a unidade.
• Filtro desodorizante: reduz certos odores (disponível nos modelos WindFree cassete 1 via).
• Filtro PM1.0: captura poeira ultrafina (PM1.0) e inativa certos tipos de bactérias recolhidas no filtro (segundo relatório Intertek referenciado).

Funções WindFree™ / Conforto

• Sem correntes frias: WindFree Cooling dispersa o ar através de micro‑orifícios para criar ar imóvel com correntes mínimas.
• Deteção de humidade: o nível de humidade está disponível durante a operação WindFree™ e no modo Dry através da app SmartThings.
• Detector de movimento opcional e suporte SmartThings opcional dependendo da configuração.

Tabela representativa de especificações (linhas de comparação exibidas na página)
Capacidade Fria (kW) Arrefecimento (Nominal): 6.0 - 7.2 - 9.0 - 10 | 6.0 - 7.2 - 9 - 10 | 2.6 - 3.0 - 4.2
Capacidade Quente (kW) Aquecimento a +7°C: 7.3 - 8.5 - 10 - 10.7 | 7.3 - 8.5 - 10 ; 10.7 | 2.9 - 3.4 - 5.0
Dimensões Unidade interior (L x A x P): 947 x 281 - 365 x 947 | 840 x 204 - 246 x 840 | 970 - 1200 x 235 - 138 x 410 - 450
Peso (Kg) Intervalo unidade interior: 21 - 25 | 15,5 - 18 | 10,1 - 14

Especificações técnicas

• Tipo: JSF1
• Nome do modelo (Unidade interior): AG026TN1DKH/EU
• Alimentação (Unidade interior) [Φ, #, V, Hz]: 1,2,220~240,50/60
• Modo do sistema: HEAT PUMP
• Capacidade (Arrefecimento [kW]): 2,60 kW
• Capacidade (Aquecimento [kW]): 2,90 kW
• Consumo (Arrefecimento 1): 0,027 kW
• Consumo (Aquecimento 2): 0,027 kW
• Corrente (Arrefecimento): 0,14 A
• Corrente (Aquecimento): 0,14 A
• Tipo de ventilador: Ventoinha de fluxo transversal
• Motor (Potência) [W]: 27,0 W
• Caudal de ar (Arrefecimento) [CMM]: 6,8 / 5,8 / 4,9 CMM
• Permutador lado água - Caudal (Arrefecimento) [LPM]: 7,5 LPM
• Permutador lado água - Caudal (Aquecimento) [LPM]: 8,4 LPM
• Permutador lado água - Perda de carga (Arrefecimento): 23,0 kPa
• Permutador lado água - Perda de carga (Aquecimento): 28,0 kPa
• Conexões tubagem - Tubo líquido (Ø, mm): 20A mm
• Conexões tubagem - Tubo líquido (Ø, polegadas): PF 3/4
• Conexões tubagem - Tubo gás (Ø, mm): 20A mm
• Conexões tubagem - Tubo gás (Ø, polegadas): PF 3/4
• Conexões tubagem - Tubo de drenagem (Ø, mm): VP20 (OD26, ID20) mm
• Fiação de campo - Fio de alimentação: 1.5 ~ 2.5
• Fiação de campo - Cabo de transmissão: 0.75 ~ 1.50
• Nível de pressão sonora (Alto / Médio / Baixo) [dB(A)]: 33 / 31 / 29 dBA
• Nível de potência sonora: 50 dBA
• Dimensões externas (Unidade interior) - Peso líquido (kg): 10,1 kg
• Dimensões externas (Unidade interior) - Dimensões líquidas (LxAxP) (mm): 970 * 135 * 410 mm
• Painel - Nome do modelo: PC1NWSMAN (Normal) / PC1NWFMBN (WindFree)
• Painel - Peso líquido (kg): 5,5 / 4,3 kg
• Painel - Peso de envio (kg): 7,2 / 6,6 kg
• Painel - Dimensões líquidas (LxAxP) (mm): 1198 * 25 * 500 / 1198 * 35 * 500 mm
• Painel - Dimensões de envio (LxAxP) (mm): 1262 * 122 * 566 / 1262 * 122 * 566 mm
• Acessórios adicionais - Bomba de drenagem: Incorporada
• Acessórios adicionais - Bomba de drenagem Altura máx./Deslocamento: 1200 / 400
• Smart - Kit WiFi: N/A
• Conectividade app - Suporte SmartThings: N/A
