Aquecedor de água elétrico AE200TNWTEH/EU

integradoverticalpara aplicações fotovoltaicas

Visão geral

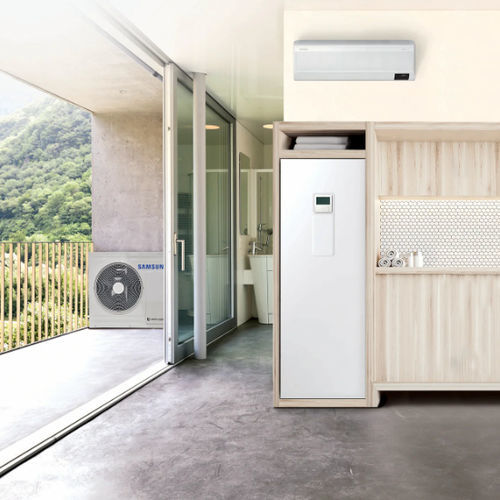

O TDM Plus ClimateHub é uma unidade hidro integrada com depósito (tipo split) desenvolvida como solução compacta por bomba de calor para água quente sanitária (DHW) e aquecimento. Integra um kit hidro/controlo com um depósito de grande capacidade e as tubagens associadas, permitindo a instalação em espaços confinados como cozinhas ou lavandarias. Capacidades disponíveis: 200 L (padrão) e 260 L (opção). Fornecidas variantes monofásicas.

Principais benefícios e características

• Dimensões compactas para facilitar a manuseamento e instalação
• Unidade hidro integrada que combina componentes hidráulicos e depósito DHW
• Compatível com PV e Smart Grid
• Controlador tátil intuitivo com suporte multilingue
• Kit Wi‑Fi opcional para controlo e monitorização remota via Samsung SmartThings (kit Wi‑Fi encomendado separadamente)
• Modo silencioso em 4 níveis para operação de baixo ruído

Instalação fácil e controlo conveniente
As séries ClimateHub Mono, Split e TDM Plus são projetadas para reduzir o espaço necessário e simplificar a manutenção. O controlador tátil fornece ecrã colorido brilhante, definições de temperatura, monitorização de energia, modo de verão e diagnóstico rápido de erros. Definições de temperatura independentes por zona permitem o uso eficiente de radiadores e aquecimento por piso radiante. Idiomas do controlador: inglês, alemão, francês, italiano, espanhol, polaco, português, holandês, grego, checo, eslovaco, finlandês, sueco, norueguês, dinamarquês e lituano.

Conetividade inteligente
Com o kit Wi‑Fi opcional (encomendado separadamente), os utilizadores podem controlar e monitorizar remotamente até 16 unidades interiores através da aplicação Samsung SmartThings. São necessários ligação Wi‑Fi e uma conta SmartThings. Compatível com iOS 10.0 ou posterior e Android 5.0 ou posterior.

Operação silenciosa
O Modo Silencioso em 4 passos oferece níveis de redução de ruído selecionáveis (aprox. -3 dB(A), -5 dB(A), -7 dB(A)) ou mantém níveis sonoros tão baixos quanto 35 dB(A), dependendo do modelo da unidade exterior e das condições de funcionamento. Os níveis reais de ruído variam com a capacidade e fatores ambientais.

Especificações técnicas

• Modelo (denominação comercial): AE200TNWTEH/EU
• Tipo: Tipo split, unidade hidro integrada com depósito
• Modo: Bomba de calor (A2W)
• Capacidades do depósito disponíveis: 200.0 L (selecionado); 260.0 L (opção)
• Alimentação disponível: 1 Fase (selecionado)
• Alimentação (unidade interior): 220~240 V, 50 Hz, 1 Φ
• Corrente de entrada: Arrefecimento: 0.9 A; Max Arrefecimento 1): 0.9 A; Aquecimento: 0.9 A; Max Aquecimento 2): 22.7 A
• Capacidade (nominal): Arrefecimento 8.7 kW; Max Arrefecimento 8.7 kW; Aquecimento 9.0 kW; Max Aquecimento 9.0 kW
• Elétrico: MCA (Minimum Circuit Ampacity) 22.7 A; MFA (Maximum Fuse Amps) 28.4 A
• Consumo de energia: Arrefecimento 1) 0.2 kW; Max Arrefecimento 1) 0.2 kW; Aquecimento 2) 0.2 kW; Max Aquecimento 2) 5.2 kW
• Conexões tubagem de refrigerante (split): Tipo: Flare nut; Tubo líquido Ø: 9.52 mm; Tubo gás Ø: 15.88 mm
• Conexões tubagem aquecimento: Tipo: Tubo recto; Tubo líquido Ø: 28 mm; Tubo gás Ø: 28 mm
• Conexões tubagem DHW: Tipo: Tubo recto; Tubo líquido Ø: 22 mm; Tubo gás Ø: 22 mm
• Perfil de carga declarado de aquecimento de água: L
• Classe de eficiência energética (aquecimento de água): A+
• Volume nominal do depósito DHW: 200 L
• Volume líquido do depósito DHW: 194 L
• Material do depósito DHW: SUS 316L (aço inoxidável)
• Pressão máxima de água do depósito DHW: 10 bar
• Temperatura máxima de água do depósito DHW: 70 °C
• Resistência imersa (booster): 3 kW
• Isolamento do depósito: Espuma PU
• Opções de aquecedor de reserva: 2 kW (padrão), opcional 4 kW / 6 kW
• Fusível térmico do aquecedor de reserva: 75 (93) °C
• Dispositivos de segurança: Válvula de alívio de pressão 2.9 bar; Sensor de caudal: ○ (5~60 LPM); Válvula de alívio de temperatura e pressão (depósito): 7 bar, 90 °C
• Termóstato (para resistência imersa): Temp. normal (ajuste de fábrica) 80 °C; Ação manual 90 °C; Auto on 15±3 °C
• Volume interno do vaso de expansão: 8 L; Pressão de trabalho: 0.3 MPa
• Bomba de água primária: Tipo BLDC Inverter; Pressão estática máx.: 9.5 mAq
• Permutador de calor de água: Tipo Placa brasada; Volume interno: 1.01 L (lado água) / 0.98 L (lado refrigerante)
• Classe de proteção: IPX1
• Ruído: Pressão sonora 29 dBA; Nível de potência sonora 43 dBA
• Peso líquido (unidade interior): 137 kg
• Dimensões (LxAxP) unidade interior: 595 x 1.800 x 700 mm
• Faixas de temperatura de funcionamento: Arrefecimento 10 ~ 46 °C; Aquecimento -25 ~ 35 °C; Água quente sanitária -25 ~ 43 °C
• Temperatura de saída da água: Aquecimento 15 ~ 55 °C; Arrefecimento 5 ~ 25 °C
• Funções inteligentes (integradas): WiFi embutido: N/A; Bluetooth: N/A; Kit WiFi: N/A (kit WiFi disponível como acessório opcional)
• Conetividade app: Suporte SmartThings App: N/A (requer kit WiFi opcional)
