Bomba de calor ar-água AE160DNZTPHEU

da linha residencialde paredepara água quente

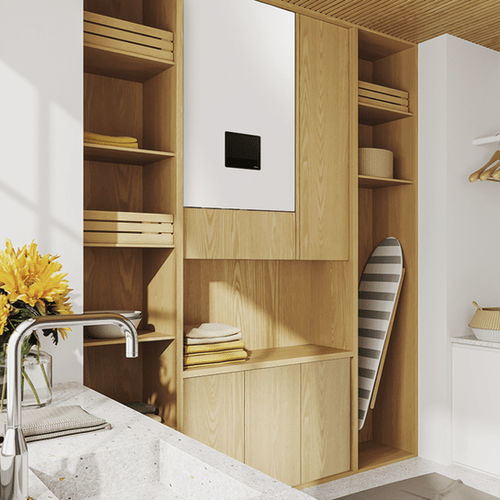

Visão geral A unidade hidráulica TDM Plus S2 (2 zonas) é uma unidade hidráulica montada na parede para aplicações residenciais de aquecimento e água quente sanitária (AQS). Concebida para uma instalação de ajuste fino e compatibilidade com habitações e apartamentos com várias unidades. Capacidade disponível para este produto: 16.0kW. O modelo de 2 zonas gere duas zonas sem dispositivos adicionais e inclui uma bomba de circulação, uma válvula misturadora e um sensor de temperatura na configuração de 2 zonas. Caraterísticas principais

• Design de ajuste fino para integrar com os electrodomésticos e armários existentes
• Instalação rápida e fácil: filtros magnéticos, válvulas de 3 vias e vaso de expansão incluídos; pode ser instalado rapidamente (mesmo num dia)
• Gestão de 2 zonas incorporada para modelos de 2 zonas; capacidades selecionáveis do aquecedor de reserva (opções de 2, 4 ou 6 kW; 6 kW em trifásico)
• AI Home: centro de controlo intuitivo com ecrã tátil de 7" com suporte para vários idiomas; monitoriza a utilização de energia solar fotovoltaica e liga-se ao SmartThings
• Novo Modo de Emergência (comutação automática para aquecedor elétrico quando a bomba de calor falha)
• Wi-Fi incorporado e suporte para SmartThings App

Documentação Declaração de Conformidade (PDF disponível na documentação do produto). Notas e compatibilidade

• Dimensões (Unidade Hydro Mono): 530(L) x 840(A) x 350(P) mm
• Modelo de 2 Zonas equipado com bomba de circulação, válvula misturadora e sensor de temperatura (não incluído no modelo Standard)
• Opções de aquecedor de reserva: 2 kW e 4 kW (monofásico), 6 kW (trifásico). Um aquecedor de reserva separado de 3 kW (MHC-300FP) está disponível para combinar até 9 kW, quando necessário (vendido separadamente)
• Caraterísticas do AI Home (modos de energia, modo de emergência, download manual no visor via QR quando conectado)

Caraterísticas / especificações técnicas

• Tipo: Unidade hidroelétrica de parede do tipo TDM
• Modo: Bomba de calor (A2W)
• Capacidade disponível (indicada na página): 16.0 kW
• Potência Disponível: 1 Fase / 3 Fases
• Fonte de Alimentação (Unidade Interior): 3Ф, 380~415V, 50Hz / 1Ф, 220~240V, 50Hz
• Entrada de Corrente (típica apresentada): 3Ф - / 1Ф 1,3 A (Arrefecimento); 3Ф - / 1Ф 1,3 A (Arrefecimento máximo); 3Ф - / 1Ф 1,3 A (Aquecimento)
• Corrente de aquecimento máxima: 3Ф 8,7 A / 1Ф 18,7 A
• Entrada de corrente (Arrefecimento): 3Ф - / 1Ф 0,3 kW; (Max Cooling): 3Ф - / 1Ф 0,3 kW; (Aquecimento): 3Ф - / 1Ф 0,3 kW; (Max Aquecimento): 3Ф 6,0 kW / 1Ф 4,3 kW
• MCA (Ampacidade Mínima do Circuito): 3Ф 8,7 / 1Ф 18,7 A
• MFA (Ampacidade Máxima do Fusível): 3Ф 10,9 / 1Ф 23,4 A
• Conexões de tubagem - Instalação Max. Altura: 30 m; Instalação Max. Comprimento: 50 m
• Conexões de tubagem - Tubo de líquido: 9.52 mm (3/8 polegada); Tubo de Gás: 15.88 mm (5/8 polegadas)
• Conexões de tubagem de aquecimento ambiente: Tubo reto; Tubo de líquido 28 mm; Tubo de gás 28 mm
• Conexões de tubagem DHW: Tipo BSPP Fêmea 1 1/4; Tubo de líquido 28 mm; Tubo de gás 28 mm
• Conexões de tubagem DHW (água secundária): Tipo BSPP macho
• Refrigerante - Carregamento de Fábrica: 0 kg (carregamento de fábrica mostrado como 0 kg)
• Conexões de Tubagem de Refrigerante (Split): Tipo - Porca Flare; Tubo de Líquido 9,52 mm; Tubo de Gás 15,88 mm
• Aquecimento de Água / AQS: Perfil de Carga Declarado / Classe de Eficiência Energética: N/A (não aplicável / não disponível)
• Tanque de AQS: Volumes de água nominais/líquidos, material e pressões: N/A quando não especificado
• Aquecedor de reserva: Potência (exemplo apresentado) 3Ф 6kW; Fusível térmico: 98 +0 -5 °C
• Dispositivos de segurança: Pressão da válvula de alívio 2,9 bar; Sensor de fluxo 5~60 LPM; Válvula de alívio de temperatura e pressão (Tanque) 10 bar, 90 °C
• Cuba de expansão: Volume interno de água 10 L; Pressão de trabalho 0,3 MPa
• Bomba de água (primária): Tipo BLDC Inv(PWM); Max. Pressão estática 9 mAq
• Trocador de calor de água: Tipo permutador de placas soldadas; Volume interno de água 1,01 L (lado da água) / 0,98 L (lado do refrigerante)
• Classe IP: IPX1
• Som: Pressão Sonora 33 dBA; Nível de Potência Sonora 47 dBA
• Dimensão Externa (Unidade Interior) - Peso Líquido: 60 kg; Dimensões Líquidas (LxAxP): 530 x 840 x 350 mm
• Faixa de Temperatura de Funcionamento: Arrefecimento 4~35 °C; Aquecimento 4~35 °C; Aquecimento A2W 15~55 °C; Arrefecimento A2W 5~25 °C; Água quente sanitária 30~70 °C
• Temperatura da água de saída: Aquecimento 15~65 °C; Arrefecimento 5~25 °C
• Smart: WiFi Embedded: Sim; Suporte para SmartThings App: Sim
