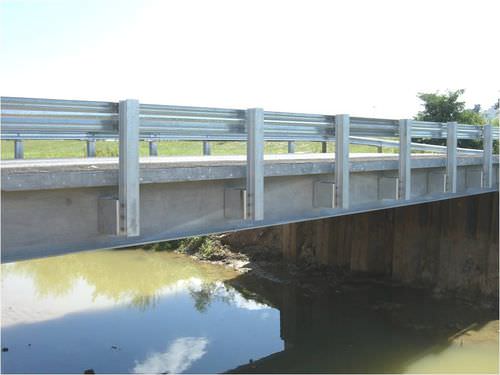

Viga em aço

em Hpara construção de ponte

Descrição do produto Formas de flanges largas são usadas como um elemento de superestrutura comum para pontes entre aproximadamente 20 e 90 pés. Estes elementos são alinhados paralelamente ao fluxo de tráfego sob o tabuleiro da ponte para suportar as cargas da ponte. Geralmente a plataforma é unida às vigas em tal maneira de fazer a plataforma e as vigas comportam-se cooperativa como membros compostos. Enquanto em vãos mais longos o peso unitário do aço usado para a ponte pode ser maior do que o das vigas de chapa de aço, o custo unitário do aço é muito menor para os membros laminados. Os reforços transversais não são normalmente necessários para as secções laminadas e os pormenores simples do diafragma ajudam a tornar as secções laminadas uma superestrutura acessível. Aplicação A brochura da Short Span Steel Bridge Alliance implica que esta alternativa pode ser aplicada a vãos entre aproximadamente 20 e 90 pés. A superstrutura suporta o convés e cargas vivas aplicadas e fornece espaço livre para a travessia sob a ponte. Construtibilidade Geralmente, para vãos com menos de 200 pés (todas as pontes consideradas neste relatório), as vigas podem ser erguidas com pouco ou nenhum cimbre. Durante a ereção, os braquetes do pier são frequentemente utilizados para fornecer estabilidade a seções de momento negativo da ponte até que as seções de momento positivo sejam erguidas.
