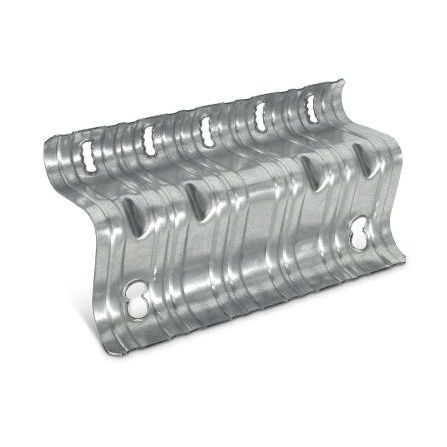

Conector para estrutura de madeira URFP/FRFP

em aço inoxidável

Ideal quando existe um espaço vertical mínimo, a placa de fundação universal de reequipamento URFP proporciona um método de reequipamento para fixar a soleira de lama à fundação. Este design permite flexibilidade de instalação quando a soleira de lama é deslocada ou inserida a partir da borda da fundação. Com a sua combinação de relevos longitudinais, dardos de reforço e orifícios com ranhuras recortadas, a URFP permite a substituição de âncoras de soleira de 1/2" ou 5/8" uma a uma, bem como a fixação aos parafusos SDS e à ancoragem de betão necessária. A placa de fundação plana adaptada FRFP liga a soleira de lama à fundação e proporciona resistência à carga lateral. Este design permite ao projetista manter os requisitos prescritivos ao preencher três orifícios ou, em alternativa, preencher os dois orifícios triangulares opcionais e os projectistas podem utilizar cargas mais elevadas e um maior espaçamento permitido. Material URFP - calibre 14; FRFP - calibre 7 Acabamento Galvanizado. Pode ser encomendado em HDG; contactar Simpson Strong-Tie. Ver Informação sobre Corrosão. Instalação Utilizar todos os fixadores especificados; ver Notas Gerais. As cargas baseiam-se em resultados de testes utilizando os parafusos de ligação Strong-Drive® SDS Heavy-Duty de 1/4" x 3", que são fornecidos com o URFP. Para o URFP, os parafusos de desfasamento alternativos não atingirão as cargas publicadas. O FRFP deve utilizar um comprimento mínimo de parafuso Strong-Drive SDS Heavy-Duty Connector de 2 1/2" mais a espessura do calço. O FRFP pode ser instalado com parafusos de atraso HDG de 1/4". Siga os requisitos do código para pré-perfuração.
