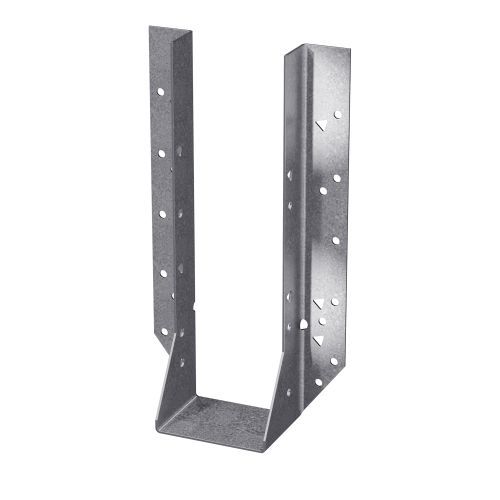

Sapata para vigamento HU/HUC

Os suspensores HU/HUC podem ser instalados numa parede de alvenaria/betão conforme descrito abaixo. Adicionalmente, os suspensores HU com um flange oculto podem ser instalados de forma semelhante. Os produtos HU e HUC são suspensores de vigas de montagem frontal para serviços pesados fabricados em aço galvanizado de calibre 14. O HUC é uma versão de flange oculta (flanges frontais viradas para dentro) do HU. A HU está disponível com ambas as flanges ocultas, desde que a dimensão W seja de 2 5/16" ou superior, a 100% da carga da tabela. Especificar HUC. A HU está disponível com uma flange oculta quando a dimensão W for inferior a 2 5/16" a 100% da carga da mesa. Especificar como uma versão "X" e especificar a flange a ocultar. Para qualquer UC ou HUC apresentada neste catálogo, o utilizador pode substituir todos os pregos de face por parafusos Titen® 2 de 1/4" x 1 3/4" (modelo TTN2-25134H) para betão e parafusos Titen 2 de 1/4" x 2 3/4" (modelo TTN2-25234H) para GFCMU. Siga todas as instruções de instalação e utilize as cargas de tabela das tabelas de madeira serrada ou EWP. Material calibre 14 Acabamento Galvanizado; ZMAX® e aço inoxidável disponíveis Instalação Fixe os suspensores a paredes de betão ou GFCMU utilizando parafusos Titen 2 de cabeça hexagonal. Os parafusos Titen para GFCMU (1/4" x 2 3/4" - modelo TTN2-25234H) e para betão (1/4" x 1 3/4" - modelo TTN2-25134H) não são fornecidos com os suspensores. Efectue o furo de 3/16" de diâmetro até à profundidade de embutimento especificada mais 1/2". Em alternativa, perfure o orifício de 3/16" de diâmetro até à profundidade de embutimento especificada e sopre-o com ar comprimido. Cuidado: Os furos de diâmetro excessivo no material de base reduzirão ou eliminarão o bloqueio mecânico das roscas com o material de base e reduzirão a capacidade de carga da âncora.
