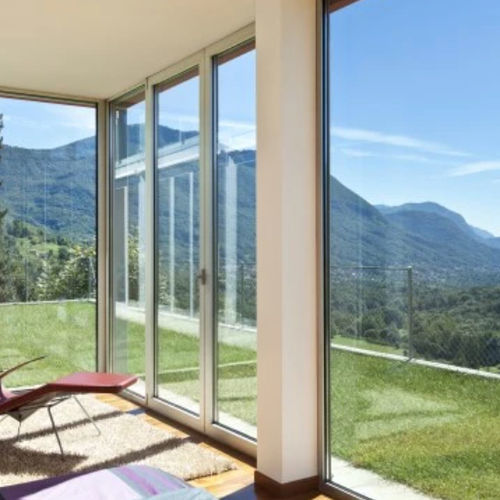

Painel de vidro laminado Şişecam SAFEPROTEC

floattransparentepara porta

Nome do produto Şişecam SafeProtec (Şişecam Vidro Laminado) Visão geral O vidro é um material frágil, e o vidro float padrão tem baixa resistência ao impacto. Aumentar a espessura do vidro melhora a resistência ao impacto, mas não elimina o risco de ferimentos causados pela quebra do vidro. O Şişecam SafeProtec minimiza os riscos causados pela quebra do vidro, mantendo as peças no lugar em caso de quebra. Principais benefícios

• Minimização do risco de lesões em acidentes causados por pessoas que batem no vidro.
• Segurança contra impactos externos; prevenção/retardamento da entrada em caso de tentativas de ataque e roubo com ferramentas como pedras e paus.
• Contribuição para o isolamento acústico.
• Bloqueio dos raios ultravioleta (UV), que provocam a descoloração de artigos e tecidos, em 96-99%.
• Pode ser utilizado em unidades de vidro isolante (Isıcam), proporcionando segurança e isolamento térmico.
• Şişecam SafeProtec com revestimento Low-E proporciona um controlo eficaz do calor.

Áreas de utilização O código de prática relativo ao vidro de segurança está incluído na norma TSE 13433. O uso do Şişecam SafeProtec é uma boa solução para a segurança onde a quebra do vidro representa um perigo.

• Envidraçamento até 80 cm do chão
• Envidraçamento que se prolonga ininterruptamente do chão ao teto
• Envidraçamento em portas de vidro de caixilharia e caixilharia lateral de portas de vidro
• Envidraçamento superior

Aplicações típicas

• Vidros de loja
• Vidros de teto e telhado
• Protecções contra o vento
• Carris
• Vidros de divisórias interiores
• Museus
• Regiões bancárias
• Hospitais (especialmente clínicas psiquiátricas)
• Passadeiras de tráfego intensocruzamentos de tráfego intenso
• Escolas
• Jardins de infância
• Postos de polícia e estabelecimentos militares
• Complexos desportivos de intensa atividade

Método de produção O Şişecam SafeProtec é produzido através da combinação de duas ou mais placas de vidro sob calor e pressão com a ajuda de interlayers especiais de polivinil butiral (PVB) de ligação. Tamanho e espessura (PVB / espessura do PVB / espessura do vidro / dimensões padrão / tolerâncias de espessura) Tipo de PVB | Espessura do PVB (mm) | Espessura do vidro (mm) | Dimensões padrão (mm) | Tolerâncias de espessura (mm) Transparente | 0,38 | 3+3 | 3210 x 2250 3210 x 2140 | 0,4 Transparente | 0,76 | 3+3 | 3210 x 2500 3210 x 2140 | 0,4 Transparente | 1,52 | 3+3 | 3210 x 6000 3210 x 2140 | 0,4 Transparente | 0,38 | 4+4 | 3210 x 2250 3210 x 2140 | 0,4 Transparente | 0,76 | 4+4 | 3210 x 2500 3210 x 2140 | 0,4 Transparente | 1,52 | 4+4 | 3210 x 6000 3210 x 2140 | 0,4 Transparente | 0,38 | 5+5 | 3210 x 2250 3210 x 2140 | ± 0,4 Transparente | 0,76 | 5+5 | 3210 x 2500 3210 x 2140 | ± 0,4 Transparente | 1,52 | 5+5 | 3210 x 6000 3210 x 2140 | ± 0,4 Transparente | 0,38 | 6+6 | 3210 x 2250 3210 x 2140 | ± 0,4 Transparente | 0,76 | 6+6 | 3210 x 2500 3210 x 2140 | ± 0,4 Transparente | 1,52 | 6+6 | 3210 x 6000 3210 x 2140 | ± 0,4 Opaco (exemplos) | 0,38 | 4+4 | 3210 x 2500 | 0,4 Opaco (exemplos) | 0,38 | 5+5 | 3210 x 2500 | 0,4 Soluções e normas de segurança recomendadas Tabela: Soluções Recomendadas | Normas e Ensaios (objeto rígido / ensaio do pêndulo / EN) SEGURANÇA DE VIDA: Duas placas de vidro e uma camada intermédia de PVB (≥ 0,38 mm). Proteção contra ferimentos: quando partido, o PVB mantém as peças unidas. Normas/testes: EN 356 (Ensaio de queda de objeto rígido), EN 12600 (Pêndulo) Exemplos de combinações: 3+0,38+3 e 4+0,38+4; Classe de durabilidade: 2(B)2. Duas placas de vidro e uma camada intermédia de PVB (≥ 0,76 mm) para proteção contra quedas: P1A; exemplos: 3+0,76+3, 4+0,76+4; classe 1(B)1. SEGURANÇA DOS BENS: Duas placas de vidro e PVB (≥ 0,76 mm) para proteção contra ataques e entradas forçadas; normas P1A/P2A; exemplos: 3+0,76+3, 4+0,76+4, 5+0,76+5; referências de classificação EN indicadas nos quadros. Classes de durabilidade de acordo com a norma EN 12600 (exemplos: mapeamento da combinação para a classe, espessura do vidro e peso) Combinação SafeProtec | Classe de Durabilidade EN 12600 | Espessura do vidro (mm) | Peso (kg/m²) 3+0,38+3 | 2(B)2 | 6 | 15 4+0,38+4 | 2(B)2 | 8 | 19.74 5+0,38+5 | 1(B)1 | 10 | 24.8 6+0,38+6 | 1(B)1 | 12 | 29.8 8+0,38+8 | 1(B)1 | 16 | 39.7 3+0,76+3 | 1(B)1 | 7 | 15.5 4+0,76+4 | 1(B)1 | 9 | 20.24 5+0,76+5 | 1(B)1 | 11 | 25.3 6+0,76+6 | 1(B)1 | 13 | 30.3 8+0,76+8 | 1(B)1 | 17 | 40.2 10+0,76+10 | 1(B)1 | 21 | 50.2 Cores e padrões O Şişecam SafeProtec pode ser produzido com vidro azul, verde, fumado, bronze, turquesa e fumado escuro e oferece diferentes opções de decoração. As variantes opacas e com padrão proporcionam privacidade e segurança sem comprometer a luz do dia. Qualidade e conformidade O Şişecam SafeProtec tem a marca CE e é produzido de acordo com testes para classes de durabilidade ao abrigo da TS EN 12600 e TS EN 356 em laboratórios acreditados internacionalmente, conforme exigido pelo sistema de marcação relevante. Corte de vidro laminado - pontos-chave O vidro laminado é cortado numa mesa de corte de vidro laminado que corta a parte superior e inferior simultaneamente e, em seguida, quebra automaticamente a parte superior e inferior. A utilização de mesas de corte de vidro float para vidro laminado não é recomendada: o corte nessas mesas requer cortes X/Y especiais e aumenta o risco de quebra. Factores de corte importantes: comprimento de corte da ponte (3210-6000 mm), método de alimentação, método de transporte, inclinação da mesa, equipamento de aquecimento (ondas médias infravermelhas), sensibilidade da cabeça de corte, comprimento mínimo de corte e equipamento de quebra superior/inferior. Utilizar óleos de corte voláteis ou laváveis; não utilizar querosene. Limpar o pó antes de cortar; as saliências dos bordos do PVB são removidas com a lâmina de corte. Pontos a ter em conta durante o corte e o armazenamento

• A pressão do diamante do cortador inferior deve ser 0,1-0,2 bar superior à do cortador superior.
• A formação de rebarbas na linha de corte indica uma pressão excessiva nesse lado; reduza-a.
• O ângulo do diamante do cortador muda com o uso - substitua-o conforme necessário.
• Ajuste gradualmente os valores de pressão; reduza primeiro para 0, espere, depois aumente.
• Certifique-se de que os discos de vácuo mantêm o vidro estável e que os dispositivos de medição pressionam firmemente.
• O spray de óleo de corte da cabeça inferior deve ter um filtro para evitar entupimento.
• Manter as rodas de quebra, discos de vácuo, barras de quebra e peças pneumáticas para evitar quebras acidentais.
• Manter as resistências de aquecimento limpas para evitar superaquecimento e vazamento de PVB.
• Armazenar o vidro laminado protegido da umidade e temperatura; instalar somente após a lavagem e secagem completa se usado como uma única unidade.

Caractéristiques / spécifications techniques

• Brand: Şişecam
• Produto: Vidro laminado de segurança (Şişecam SafeProtec)
• Temperado: Não
• Tipos de interlayer de PVB: opções transparente e opaco
• Exemplos de espessuras de PVB: 0.38 mm, 0,76 mm, 1,52 mm
• Combinações típicas de laminados: 3+3, 4+4, 5+5, 6+6, 8+8, 10+10 com variantes de PVB (por exemplo, 3+0,38+3)
• Tamanhos padrão de painéis: até 3210 x 6000 mm (várias combinações), tamanhos comuns: 3210 x 2250, 3210 x 2500, 3210 x 2140, 3210 x 6000
• Tolerâncias de espessura, por exemplo: ±0,4 mm (varia consoante a combinação)
• Bloqueio UV: 96-99%
• Normas: TS EN 12600, TS EN 356 (testes de durabilidade e segurança); marcação CE
• Classes de segurança / exemplos: 2(B)2, 1(B)1 consoante a combinação
• Pesos: exemplo 3+0,38+3 ≈ 15 kg/m²; 4+0,38+4 ≈ 19,74 kg/m²; 10+0,76+10 ≈ 50.2 kg/m²
• Cores disponíveis: azul, verde, fumado, bronze, turquesa, fumado escuro
• Utilizações: vidros de segurança, proteção anti-queda, segurança patrimonial, isolamento acústico, exposição em museus, bancos, hospitais, escolas, gradeamentos, para-brisas, telhados/tectos
