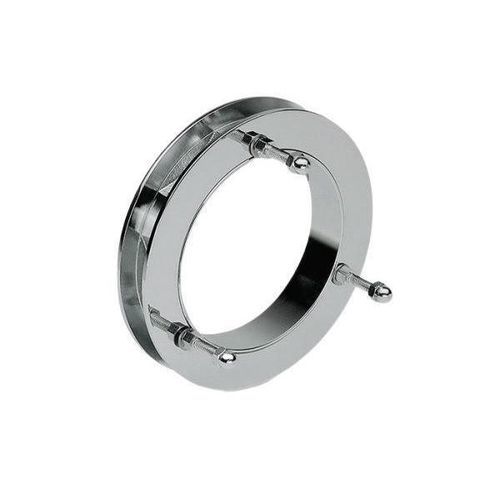

Janela acústica VA180

em aço inoxidávelfixacom vidro duplo

Resumo
Janela acústica concebida para integração em portas e divisórias de vidro; disponível em variantes para diferentes espessuras de vidro, incluindo versão telescópica para 25–40 mm.

CARACTERÍSTICAS GERAIS

• Placas de aperto para vidro em chapa de aço inox AISI 304 de 4 mm
• Parafusos em aço inox A2
• Juntas de aperto para vidro em material cortiça-borracha
• Acabamentos: Aço inox polido, Aço inox satinado

DIMENSÕES RECOMENDADAS DA PORTA

• Espessuras de vidro compatíveis: 10 mm (padrão), 12 mm (variante V1212)
• Variante telescópica para 25–40 mm (VA2540)
• Dimensões recomendadas da porta: até 1100 x 2500 mm
• Capacidade de carga: 70 kg por unidade

OPÇÕES SOB PEDIDO

• Acabamentos eletrolíticos
• Cores RAL
• Peças VG com ângulos especiais
• Peças especiais personalizadas segundo especificação

VARIANTES / MODELOS DISPONÍVEIS

• VA180 – Orifício de voz para vidro 10 mm
• V1212 – Orifício de voz para vidro 12 mm
• VA218 – Orifício de voz para vidro 18 mm
• VA224 – Orifício de voz para vidro 24 mm
• VA2540 – Orifício telescópico para vidro de 25 mm a 40 mm

INFORMAÇÕES TÉCNICAS
Desenhos técnicos e ilustrações de usinagem do vidro fornecidos como referência; a usinagem mostra a ranhura/perfil necessário para a instalação.

ESPECIFICAÇÕES TÉCNICAS

• Marca: TRIVEL
• Modelo: VA180
• Material: Aço inox AISI 304 (chapa 4 mm)
• Parafusos: Aço inox A2
• Juntas: Cortiça-borracha
• Acabamentos: Polido, Satinado (opções eletrolíticas e cores RAL sob pedido)
• Espessuras de vidro compatíveis: 10 mm, 12 mm; variante telescópica 25–40 mm
• Dimensões recomendadas da porta: até 1100 x 2500 mm
• Capacidade de carga: 70 kg por unidade
