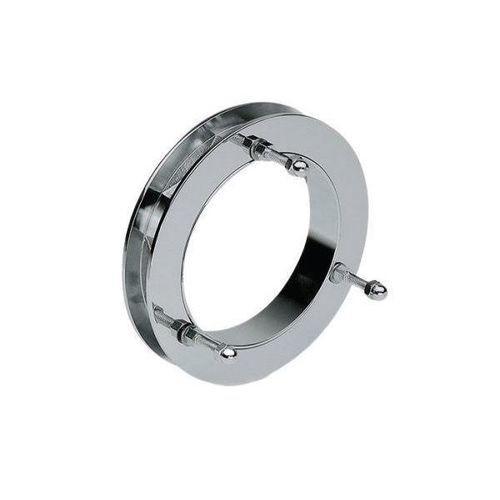

Janela acústica VA224

em aço inoxidávelfixacom vidro duplo

Características gerais

• Placas de aperto para vidro fabricadas em chapa inox AISI 304 de 4 mm de espessura
• Parafusos em aço inoxidável A2
• Juntas de aperto para vidro em material cortiça-borracha
• Acabamentos: Inox polido – Inox escovado

Dimensões recomendadas da porta

• Espessura do vidro 10 mm (T)
• Espessura do vidro 12 mm (T V12)
• Dimensões da porta 1100 x 2500 mm
• Carga 70 kg por unidade

Opções sob pedido

• Acabamentos eletrolíticos
• Cores RAL
• Peças VG com ângulos especiais
• Peças especiais conforme necessidade

Variações

• VA180 — Orifício de voz em vidro 10 mm
• V1212 — Orifício de voz em vidro 12 mm
• VA218 — Orifício de voz em vidro 18 mm
• VA224 — Orifício de voz em vidro 24 mm
• VA2540 — Orifício de voz telescópico para espessuras de vidro de 25 mm a 40 mm

Usinagem do vidro
Operações e gabaritos de usinagem disponíveis para adaptações (ex.: furos/entalhes específicos conforme o modelo).

Especificações técnicas

• Marca: TRIVEL
• Modelo: VA224
• Aplicação: Janela acústica / Orifício de voz em vidro
• Material: Aço inoxidável AISI 304 (chapa 4 mm)
• Parafusos: Aço inoxidável A2
• Juntas: Cortiça-borracha
• Acabamentos: Inox polido, Inox escovado (acabamentos eletrolíticos e cores RAL sob pedido)
• Compatibilidade de espessura de vidro: 24 mm (VA224); outras variantes para 10 mm, 12 mm e telescópica 25–40 mm
• Dimensões de porta recomendadas: 1100 x 2500 mm
• Carga máxima: 70 kg por unidade
• Opções: peças especiais e usinagem sob pedido
