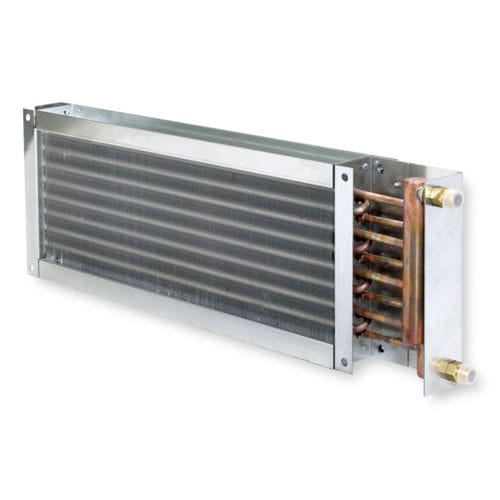

Trocador de calor WT

PARA O REAQUECIMENTO DOS FLUXOS DE AR EM CONDUTAS RECTANGULARES Permutador de calor de água quente rectangular para o reaquecimento dos fluxos de ar, adequado para unidades terminais VAV Tipo TVR, TZ-Silenzio, TVJ ou TVT, e controladores mecânicos CAV autoalimentados Tipo EN Para água quente até 100 °C Ligação horizontal de água Tubos de cobre dispostos em duas fileiras, com aletas de alumínio A pressão máxima de operação do lado da água é de 16 bar Vazamento de ar da carcaça de acordo com EN 15727, até a classe D Aplicação Permutador de calor de água quente tipo WT para reaquecimento do fluxo de ar em condutas rectangulares Para as unidades terminais VAV TZ-Silenzio, TVZ, TVJ e TVT, e para os controladores CAV PT Para água quente até 100 °C Dimensões nominais 125, 160, 200, 250, 315, 400 para TZ-Silenzio e TVZ 43 tamanhos nominais de 200 x 100 a 1000 x 1000 para TVJ, TVT e EN Peças e características Permutador de calor pronto a instalar Tubos de cobre dispostos em duas filas Características de construção Invólucro retangular Flanges em ambas as extremidades para ligação a condutas A pressão máxima de operação do lado da água é de 16 bar Ligação horizontal de água Ligação de água com rosca externa Materiais e superfícies Carcaça de chapa de aço galvanizada Tubos de cobre Barbatanas de alumínio Normas e diretrizes Vazamento de ar da carcaça de acordo com a norma EN 15727, classe D (H ≤ 400 mm, classe C) Manutenção Livre de manutenção, uma vez que a construção e os materiais não estão sujeitos a desgaste
