PARA A MEDIÇÃO DE CAUDAIS VOLUMÉTRICOS EM CONDUTAS
Unidades de medição de vazão volumétrica circular para o registro ou monitoramento de vazões volumétricas
Medição manual do caudal volúmico
Medição permanente do caudal volumétrico
Registo dos valores medidos para outros controladores ou para o sistema de gestão do ar LABCONTROL
Transdutor de pressão para o registro automático dos valores medidos, montado de fábrica e completo com fiação e tubulação
Vazamento de ar da caixa de acordo com a norma EN 15727, classe C
Equipamento e acessórios opcionais
Com flanges em ambas as extremidades
Lacre labial
Transdutores de pressão diferencial dinâmicos ou estáticos
Aplicação

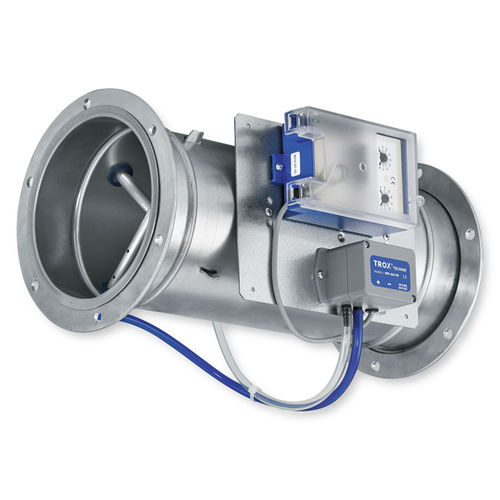

Unidades de medição de caudal volúmico circular Tipo VMR para o registo manual ou medição automática de caudal volúmico
Comissionamento, aprovação e manutenção simplificados
Adequado para instalação permanente devido à baixa pressão diferencial
Transdutor de pressão diferencial estático opcional para sistemas com ar poluído
Características especiais
Precisão da medição ± 5
Baixa pressão diferencial de apenas cerca de 10 - 26 % da pressão efetiva medida
Dimensões nominais
100, 125, 160, 200, 250, 315, 400
Variantes
VMR: Unidade de medição do caudal volumétrico
VMR-FL: Unidade de medição do caudal volumétrico com flanges em ambas as extremidades
Construção
Chapas de aço galvanizadas
P1: Revestido a pó, cinza prateado (RAL 7001)
A2: Aço inox
Peças e características
Unidade pronta para uso, composta pelas partes mecânicas e por um transdutor de pressão opcional
Sensor de pressão diferencial médio para medição de vazão volumétrica
Transdutores de pressão opcionais montados de fábrica, completos com cablagem e tubagem
Alta precisão de medição (mesmo com a curva a montante R = 1D).
---
