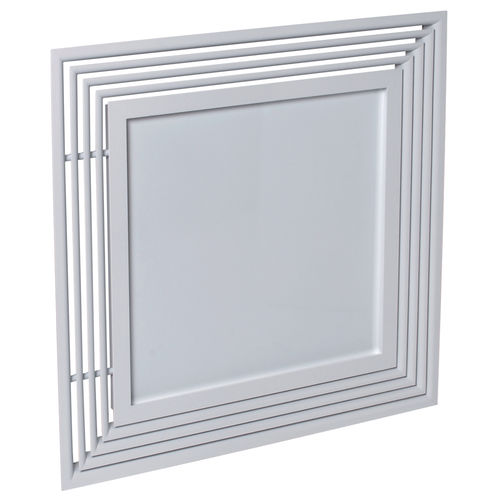

天井空気拡散器 ALD 610K

正方形スロット

リターンを内蔵したエアサプライディフューザー。 リターンエアのフィルターは前面からアクセスできます。 TbarまたはFine-Line吊り天井システム（600 x 600または675 x 675 mm）に取り付け可能。 セントラル・エア・マネジメント・システム（ダクト式ファンコイル）に適しています。 4方向に固定されたディフュージョン、1-4スロット付き。 給気と排気の接続部を揃えた特殊なダブルプレナム - Ø 250接続。 暖房および空調システム リターンチャンネルのセントラルプレートには、オプションでフィルターを装着可能（この場合、セントラルコアが開きます）。 用途 - 給気または排気。 - 1、2、3、または4つのスロットを備えた固定式水平4方向ディフュージョン。 - フィルターホルダーと、フィルターへのアクセスが容易なオープンコアを備えた排気バージョン フィルターへのアクセスが容易です。 - 標準的な600 x 600 mmまたは675 x 675 mmの吊り下げ式パネルの代わりに設置するための天井用ディフューザー 600 x 600 mmまたは675 x 675 mmの吊り天井パネル（Tフレーム）と交換して設置可能。 - 排気ディフューザーにフィルターを追加して、ダクト式コンベクターファンのフィルターを交換することが可能。 ダクト型コンベクターファンの代わりにフィルターを追加することも可能です。 構造 - 押出成形アルミニウム製の本体とディフレクター。 - スチール製センタープレート 注：センタープレートの代わりに吊り天井パネルを使用することもできます。 吊り下げ式の天井パネルに置き換えることで、よりシームレスな仕上がりになります。 継ぎ目のない仕上がりになります。 - フィルターホルダー付きの排気モデルで、フィルターへのアクセスを容易にするためにセンターコアが開きます。 フィルターへのアクセスが容易です。 - ガルバニースチール製接続プレナム、サイドコネクション（RE）またはトップコネクション（RT）、シンプルまたは 側面接続（RE）または上面接続（RT）の亜鉛メッキ鋼製接続プレナム。 仕上げ - エポキシ塗装仕上げのアルミニウム、RAL 9010ホワイト。 - 塗装仕上げはRALカラーチャートからお選びいただけます。使用可能な色のリストは 色のリストは付録にあります。 取付方法 - 取り外し不可能なクリップを使用して、ディフューザーをプレナムに目立たないように取り付けます。 クリップで隠して取り付けます。 - コンクリート天井への取り付けは、プレナム上のブラケットを使用します。
