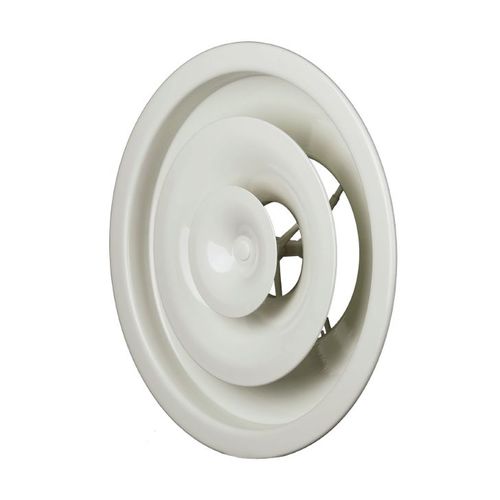

調整可能な円形ディフューザー。
水平または垂直に空気を供給。
天吊り、または露出したダクトへの取り付けが可能です。
広範囲の風量に対応します。
A 842 TP : 標準的な600×600mmの石膏ボード製の天井パネルと交換するように設計されたバージョン。
構造:アルミ製アウターコーンとABSコア。拡散量はウォームスクリューシステムにより調整可能。
仕上げ:エポキシ塗装、RAL9010ホワイト、30%マット。
取り付け方法
F0 : 首の側面に隠しネジで取り付け。
円形ダクトに接続。
石膏またはBA13石膏ボードの天井に取り付けるためのアタッチメントクリップ。
付属品 :
BR: 2枚または4枚のV字型ベーンを持つバタフライダンパー(直径による)。スチール製です。ウォームスクリューによる正確な制御。
LRE: ガルバナイズドスチール製接続プレナム(サイドブランチ接続)。
石膏/BA13石膏ボードの天井取り付けクリップのセット。
寸法
直径160mmから630mmまで。
842TPモデルは、600×600mmの天井パネルを交換するように設計されています。
用途
- 水平または垂直に空気を供給。調整可能な空気拡散
- 天吊または露出したダクトへの取り付け
- 標準的な600×600mmの石膏ボードの天井パネルを置き換えるように設計されています。
石膏ボード製の標準的な天井パネル(A 842 TPモデル)と交換するように設計されています。
構造
- アルミニウム製アウターコーンとABS製コア。拡散量の調整は
ウォームスクリューシステム
仕上げ
- エポキシ塗装、RAL 9010 White、30%マット。
取り付け方法
- F0:首の側面に隠しネジで取り付け。
- 円形ダクトに接続します。
- 石膏またはBA13石膏ボードに取り付けるためのアタッチメントクリップ
天井
付属品
- BR:V字型羽根が2枚または4枚付いたバタフライダンパー(直径に応じて
直径による)。)
スチール製です。
ウォームスクリューによる正確な制御。
直径500mmと630mmには対応していません。
- LRE: 溶融亜鉛メッキスチール製接続プレナム(サイドブランチ接続
接続)があります。
---
