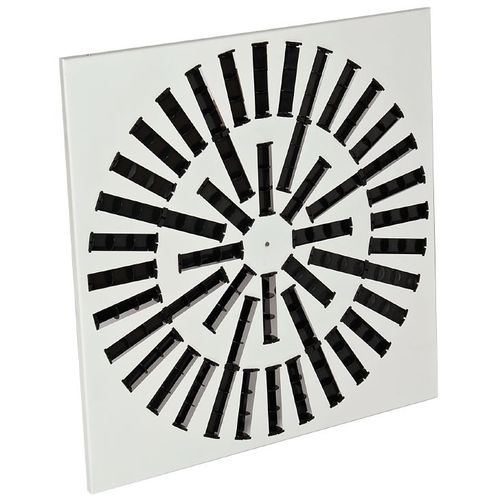

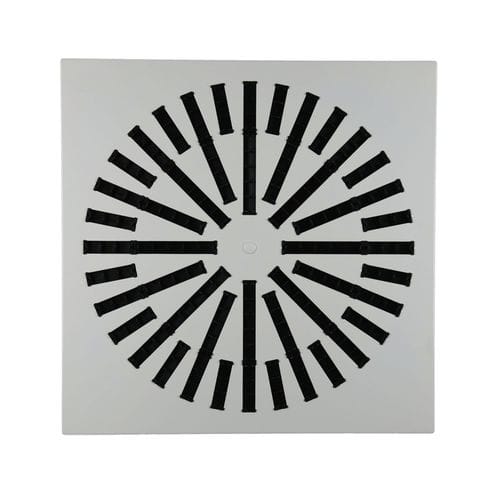

天井空気拡散器 SF 785

吊り下げ式正方形スロット

渦巻き状のエアジェットを可能にする正方形の固定式ディフューザーの調整が可能。 天井からの設置が可能。 迅速な温度バランスを実現。 低い天井高で高い混合率を必要とする場所に設計されています。 SF 785 et 775 : 拡散の調整が可能。 SF 786 :固定式ディフュージョン 構造 鋼板製のパンチングボディ。 ポリプロピレン製調整式デフレクター（SF 786を除く）。 仕上げ フロントパネルはエポキシ塗装RAL9010ホワイト85％、またはRALカラーチャートによる塗装仕上げ。 デフレクターは黒のRAL9005（SF786を除く）。 寸法 SF 785 および SF 775 : 寸法は400 x 400から825 x 825 mmまで。 600 x 600 mmの寸法は吊り天井パネルに最適です。 外形寸法 SF 786 : サイズは1種類。600 x 600 mm (標準的な天井パネルに適しています)。 取り付け方法 F0 : ディフューザーの首の部分にネジで固定します。 F7: ネジとブリッジによる目視での取り付け。 コンクリート天井への取り付けは、プレナム上のブラケットを使用します。 付属品 : RE接続プレナム、側部分岐接続。 トップブランチ接続のRT接続プレナム。 フロー・スプリッター内蔵。 基本バージョンと、2面または5面の絶縁バージョンがあります。 用途 - 空気の供給。 - 調整可能な拡散により、スワール・エアー・ジェットが可能。 - 迅速な温度バランスを実現します。 - 低い天井高で高い混合率を必要とする場所のために設計されています。 低い天井高で高い混合率を必要とする場所のために設計されています。 - 天井設置型。 - 標準的な吊り天井に適した600×600サイズ。 構造 - 打ち抜きスチールプレートの本体 - 調整可能なポリプロピレン製デフレクター 仕上げ - フロントパネルはエポキシ塗装（RAL9010）、ホワイト85 - デフレクターはRAL9005の黒。 - 塗装仕上げはRALカラーチャートによります。使用可能な色のリストは 色のリストは付録にあります。
