スイング門扉用自動装置 ZT 70

ヒンジ付き非常口付

概要

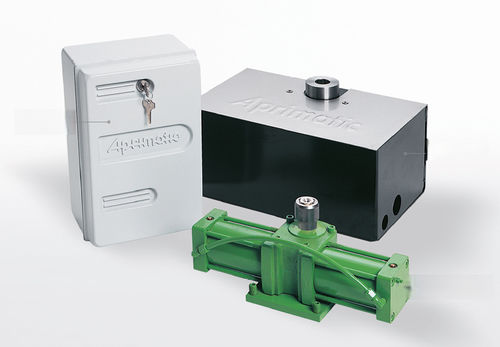

埋め込み式のスイングゲート用油圧駆動装置、モデルZT 70（Gates製）。住宅および集合住宅向けに設計されており、地中に設置して門の意匠を損なわずに目立たない滑らかな駆動を実現します。

主な特徴

• 開閉時の反動や衝撃を防ぐ油圧ブレーキにより低騒音で動作します。
• 埋め込み設置により装置が隠蔽され、門のデザインに影響を与えません。
• 障害物検知時に敏感に作動する調整済みバイパスバルブで油圧を即座に遮断するアンチクラッシング（挟み込み防止）システム。
• 自己支持型メンテナンスボックス：ステンレス製カバーを外すだけでジャッキにアクセスでき、門扉を取り外す必要がありません。
• 停電時に門を操作できる手動解除装置を備えています。

油圧制御ユニット（概要）
単相電源: 230 V-50 Hz
消費電力: 250 W
最大扉幅 (m): B4 2.0 | B5 2.0 | SF4 4.0 | SF5 4.0
ポンプ容量 (L/min): B4 0.6 | B5 0.75 | SF4 0.6 | SF5 0.75
保護等級: IP54
使用温度範囲: -20°〜+70° C
最大動作圧力: 40 Bar
油量: 1 L
油種: AprimOil
油含み重量: 5 kg

ジャック（概要）
型式: AT 175 / AT 176
最大有効作動角度: 110° 最大 (AT 175) | 200° 最大 (AT 176)
最大門扉重量: 800 kg（両型式）
保護等級: IP67（両型式）
ポンプ角速度（0.6 L/min時）: 6°/s（両型式）
ポンプ角速度（0.75 L/min時）: 7°/s（両型式）
定格トルク: 410 Nm
油含み重量: 12 kg (AT 175) | 13 kg (AT 176)
油量: 1 L (AT 175) | 1.2 L (AT 176)
油種: AprimOil

追加の機能説明

• アンチクラッシングシステムは、障害物検知時にバイパスバルブで油圧を遮断して安全性を確保します。
• 自己支持型メンテナンスボックスにより門扉を取り外さずにジャッキへアクセスできます。
• 手動解除装置により停電時でも門を操作可能です。

技術仕様

• 製品種別: 埋め込み式スイングゲート油圧駆動装置
• 用途: 住宅および集合住宅のスイングゲート
• 油圧制御ユニット電源: 230 V - 50 Hz
• 消費電力: 250 W
• 制御ユニット保護等級: IP54
• 使用温度範囲: -20°〜+70° C
• 最大動作圧力: 40 Bar
• 制御ユニット油量: 1 L; 油種: AprimOil
• ジャック保護等級: IP67
• 最大扉重量（ジャック）: 800 kg
• 定格トルク（ジャック）: 410 Nm
• 油含み重量: 制御ユニット 5 kg; ジャック 12 / 13 kg
• ジャックの利用可能角度: 110° (AT 175), 200° (AT 176)
• ポンプ容量: 0.6 / 0.75 L/min
