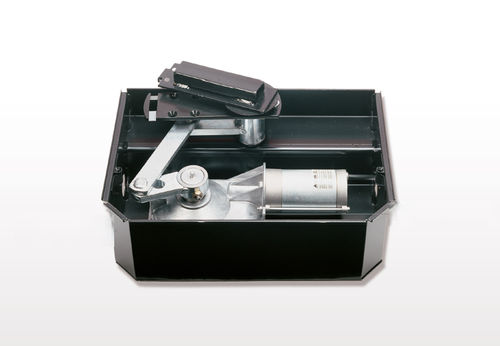

スイング門扉用自動装置 EM 73N

小門用チェーン駆動ヒンジ付き

概要
住宅用の平開き門に対応した埋め込み式の電動（電気機械式）オペレーター。門の外観を損なわない隠蔽設置が可能で、24 Vの駆動方式を提供します。製品コード：41060/001。

主な利点

• 地下設置で目立たず、門のデザインを保持します。
• 24 Vの低電圧動作により電気的安全性が向上します。
• T4 POWER 電子制御ユニットで調整可能な挟み込み防止機能；カタフォレーシス処理された板金で耐食性を確保。
• 自己支持式のハウジングと電気めっき処理されたレバー機構による耐食性。標準開閉角度110°。
• オプションの分離レバーで140°開放、オプションのチェーンピニオンで最大180°開放が可能。
• オプションの減速システムにより、行程中は高速移動しつつ開閉時はソフトアプローチで衝撃や反発を低減します。
• 手動非常解放装置 SB73 を用意；鍵操作式のロック（オプション）は非常用解放ペダルの誤作動を防ぎ、門の内外から操作可能です。

技術データ
主電源：230 V - 50 Hz
モーター電源：24 V DC
開閉角度：110°、140°、180°
適用限界（幅 / 重量）：1.8 m / 400 kg；3.5 m / 200 kg*
保護等級：IP67
消費電力：200 W
消費電流：10 A
定格トルク：280 Nm
使用温度：-20°〜+70° C
110° 開閉時間：20 s
減速機能：オプション
オペレーター重量：9 kg
(* 幅 1.8 m を超える翼には電気錠の使用が必要です。)

技術仕様

• 主電源：230 V - 50 Hz
• モーター電源：24 V DC
• 定格トルク：280 Nm
• 消費電力：200 W
• 消費電流：10 A
• 保護等級：IP67
• 使用温度範囲：-20°〜+70° C
• 標準開閉角度：110°（分離レバーで140°、チェーンピニオンで最大180°）
• 110° 開閉時間：20 s
• オペレーター重量：9 kg
• 適用限界（幅/重量）：1.8 m / 400 kg；3.5 m / 200 kg（幅 > 1.8 m の翼には電気錠が必要）
• オプション：減速システム、分離レバー（140°）、チェーンピニオン（180°）、手動非常解放 SB73、非常解放ペダル用鍵付ロック
