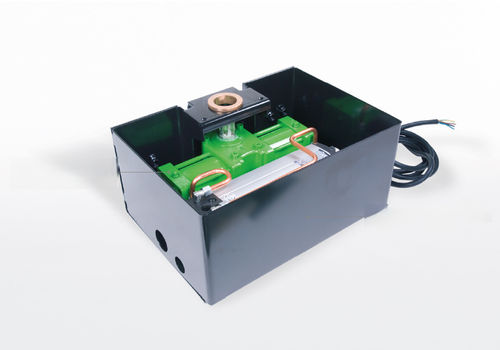

スイング門扉用自動装置 ZT 71

小門用ヒンジ付き

概要
住宅および集合住宅向けの埋設型コンパクト油圧式片開き門オペレーター。モデル ZT 71。内部コード：41056/002-004。

特長

• 開閉時に門を減速させる油圧ブレーキにより、反動や衝撃を防ぎ非常に低騒音。
• 埋設設置のため門のデザインを損なわない。
• 設置時に調整される非常に感度の高いバイパス弁による挟み込み防止機能；障害物検知時に即座に油圧を遮断。
• メンテナンスが容易な自立式ボックス：ステンレス製カバーを外すだけでジャックにアクセス可能、門翼を外す必要なし。
• 停電時に門を操作できる手動解放装置を備える。

制御ユニット - 技術データ

• 制御ユニット種類：B5、SF5
• 電源：単相 230 V - 50 Hz
• 最大翼幅：B5 = 2.0 m；SF5 = 4.0 m
• 保護等級：IP54
• 消費電力：250 W
• 使用温度範囲：-20°〜+70° C
• ポンプ容量 (Lt/min)：0.75（B5）、0.75（SF5）
• 最大使用圧力：40 Bar
• 油種：AprimOil
• 油入り制御ユニット重量：5 kg
• 制御ユニット油量：1 Lt

ジャック - 技術データ

• 有効作動角度：最大 110°
• 最大翼重量：800 kg
• ポンプ速度（0.6 Lt/min時）：6°/s
• ポンプ速度（0.75 Lt/min時）：7°/s
• 定格トルク：410 Nm
• 油入り重量：12 kg
• 油量：1 Lt
• 油種：AprimOil

仕様

• モデル：ZT 71
• 内部コード：41056/002-004
• 用途：片開き門用埋設油圧オペレーター（住宅・集合住宅）
• 制御ユニット：B5、SF5
• 電源：単相 230 V - 50 Hz
• 最大翼幅：B5 = 2.0 m；SF5 = 4.0 m
• 保護等級：IP54
• 消費電力：250 W
• 動作温度範囲：-20°〜+70° C
• ポンプ容量（制御ユニット）：0.75 Lt/min
• 最大作動圧力：40 Bar
• 油種：AprimOil
• 制御ユニット重量（油含む）：5 kg；油量：1 Lt
• 有効作動角（ジャック）：110° max.
• 最大翼重量（ジャック）：800 kg
• 角速度（ジャック）：0.6 Lt/minで6°/s；0.75 Lt/minで7°/s
• 定格トルク（ジャック）：410 Nm
• ジャック重量（油含む）：12 kg；油量：1 Lt
