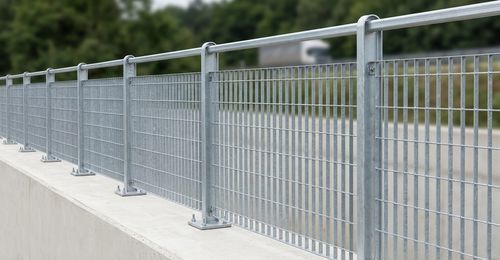

スチール製手すり SVEVIA

管状モジュラー

説明
Sveviaパラペットは都市部、郊外および住宅用途向けに設計されています。参照最小高さ1000 mmを満たし、直径100 mmの球が通過できない構造です。手すり面に作用する水平線形荷重200 daN/m（2.0 kN/m）までの使用荷重を照査済みです。

仕様項目

• 支柱、手すり、溶接金網パネルからなるモジュラーシステム。
• 手すり：長方形鋼管 70×40×3 mm、支柱に接続プレートで取り付け。
• 垂直支柱：IPE 100 形鋼、アンカーボルト等で固定するための4孔を備えた底板付き。
• 充填材：Svevia 型溶接金網パネル、目合 62×132 mm、上枠・下枠は平鋼 25×4 mm。
• 支柱標準ピッチ（中間心間）：1,992 mm。

一般特性

• 手すり表面に作用する水平荷重200 daN/mに対して照査済み。
• 登攀の可能性を低減する構造（UNI 10809 に準拠）。
• 直径100 mm の球が通過できない（DM 238/1989 に準拠）。

構成部品
パネル

• 材質：炭素鋼 UNI EN 10025 S235JR。
• 溶接金網：目合 62 × 132 mm。
• 垂直要素：平鋼 25×2 mm または 25×3 mm。
• 水平要素：丸棒 Ø 5 mm。
• 垂直要素間隔：62 mm。
• 水平要素間隔：132 mm。
• パネルの上枠・下枠は平鋼 25×4 mm、端部は40 mm曲げ、12×16 mmのスロット付。

手すり

• 材質：炭素鋼 UNI EN 10025 S235JR。
• 管断面 70 × 40 mm、厚さ 3 mm。
• 手すり端部は 100×70×5 mm のプレート2枚、Ø 10.5 mm の穴3個を備え、支柱に固定可能。

支柱

• 材質：炭素鋼 UNI EN 10025 S235JR。
• 型式：IPE 100、アンカープレート 200×150×10 mm（Ø 15 mm の4孔付き）。
• 支柱高さ：1126 mm。
• 支柱ピッチ：1992 mm。

締結部品

• 材質：ステンレス鋼 AISI 304。
• パネル〜支柱：2+2 本の TDE ボルト M10×30（標準）；防犯仕様 TTQST M10×30 はオプション。
• 手すり〜支柱：3+3 本のボルト M10。
• 底板：4+4 本のネジ棒 M12 長さ 180 mm（供給されません）。

仕上げ

• UNI EN ISO 1461 に準拠した溶融亜鉛めっき。
• 溶融亜鉛めっき材へのポリエステル粉体塗装（熱硬化性樹脂）にて RAL 色あり。

標準寸法

• 手すり高さ：1100 mm。
• 支柱標準中心間距離：1992 mm。

適用規格・参照

• D.M. 17 gennaio 2018 – Technical Standards for Construction (NTC 2018).
• Circular C.S.LL.PP. 21 gennaio 2019, n. 7 – Application instructions for NTC 2018.

特徴／技術仕様

• 商標名：Svevia。
• 構造およびパネル材質：炭素鋼 UNI EN 10025 S235JR。
• 金網種類：溶接金網、目合 62×132 mm。
• 手すり：管 70×40×3 mm。
• 支柱：IPE 100、高さ 1126 mm、底板 200×150×10 mm、Ø 15 mm の4孔付き。
• 支柱中心間距離：1992 mm。
• 確認済み水平荷重：200 daN/m（2.0 kN/m）。
• 防食処理：UNI EN ISO 1461 による溶融亜鉛めっき；オプションでポリエステル RAL 塗装。
• 締結部品はステンレス AISI 304；ボルト類は仕様に準拠。
• 参照最小高さ：1000 mm；直径 Ø 100 mm の球が通過できない。
