スチール製手すり BRIDGE

管状モジュラー

説明
Parapetto モデルBridgeは、機械的耐久性、耐久性、施工の容易さを確保するよう設計されています。道路、都市、郊外の歩行者動線の保護に特に適しています。手すり表面に作用する線形水平使用荷重150 daN/m（1.5 kN/m）までに対応するよう設計されています。

仕様項目
Bridgeパラペットは、支柱、手すり、溶接グレーティングの充填パネルから構成されるモジュラーシステムです。上部手すりは40×40×3 mmの角形鋼管で構成され、専用の取付プレートで支柱に接続されます。垂直支柱は80×40×4 mmの長方形管で製作され、支持構造に固定するための4つの穴を有するベースプレートが付属します。充填材はSvevia型の溶接グレーティングパネル（62×132 mmメッシュ）で、上部および下部のフレームは25×4 mmのフラットバーで構成されています。支柱間の有効距離は2,014 mmです。

特性

• 一般的な歩行者利用向けに設計
• 手すり表面に作用する水平荷重150 daN/m（1.5 kN/m）に対して検証済み
• UNI 10809に従い、登攀を助長しないよう要素を配置
• DM 238/1989に従い、直径100 mmの球体が通過できない構造

構成部品
パネル

• 材料: 炭素鋼 UNI EN 10025 S235JR
• グレーティングメッシュ: 62 × 132 mm
• 縦要素: フラットバー 25×2 mm
• 横要素: 丸棒 Ø 5 mm
• 縦要素間隔: 62 mm
• 横要素間隔: 132 mm
• パネルの上下フレーム: フラットバー 25×4 mm

手すり

• 材料: 炭素鋼 UNI EN 10025 S275JR
• 角形管 40×40 mm、厚さ 3 mm

支柱

• 材料: 炭素鋼 UNI EN 10025 S275JR
• 長方形管 80×40×4 mm
• アンカープレート寸法 180×120 mm、厚さ 15 mm、4穴 Ø 14 mm

仕上げ

• UNI EN ISO 1461に準拠した溶融亜鉛めっき
• 溶融亜鉛めっけ素材に対するポリエステル熱硬化性粉体塗装（RAL色対応）

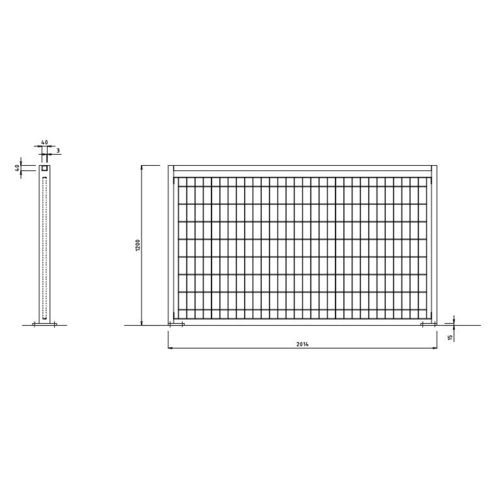

標準寸法

• 支柱間有効距離: 2014 mm
• 手すり上端高さ: 1200 mm

適用規格

• Decreto Ministeriale 17 January 2018 – Technical Standards for Construction (NTC 2018)
• Eurocode 3 – Design of steel structures
• UNI 10806:1999 – Metallic guardrails: design criteria and requirements
• UNI 10809:1999 – Tests for resistance of metallic guardrails

技術仕様

• 型式名称: Bridge
• 想定用途: 歩行者動線の保護（道路、都市、郊外）
• 水平荷重耐力: 150 daN/m（1.5 kN/m）
• グレーティングパネル: Svevia 型、メッシュ 62×132 mm、材料 S235JR
• パネルフレーム: フラット 25×4 mm
• 手すり: 角形管 40×40×3 mm（S275JR）
• 支柱: 長方形管 80×40×4 mm（S275JR）+ ベースプレート 180×120×15 mm（4孔 Ø 14 mm）
• 支柱間距離: 2014 mm
• 手すり高さ: 1200 mm
• 表面処理: UNI EN ISO 1461 溶融亜鉛めっき；オプションで亜鉛めっき上のポリエステル塗装（RAL色）
• 安全要件: 球体 Ø 100 mm が通過できない
