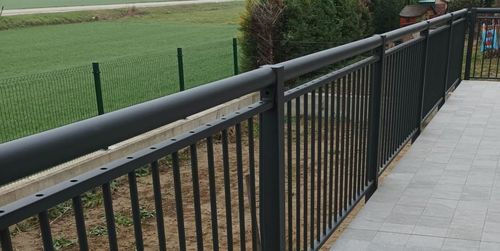

スチール製手すり MALVASIA

柵型不特定不特定

製品説明
EMMEGI Spa の Parapetto Malvasia は、機械的強度、耐久性および取付けの簡易性を目的に設計されています。主に住宅用途に適し、D.M. 1989年6月14日 第236号の要件（最低高さ1,100 mm、直径100 mmの球の不貫通性）を満たします。使用時の線形水平荷重200 daN/m（2.0 kN/m）までの耐力で設計されています。

仕様記載項目
Malvasia 型の手すりは、支柱、手すり、垂直な管状要素によるパネルからなるモジュラーシステムです。上部の手すりは鋼管 Ø 80×3 mm で、取り付けプレートにより支柱に接続されます。垂直支柱は IPE 100 形鋼で製作され、支持構造への固定用に4つの孔を持つベースプレートを備え、アンカーボルト、機械式アンカーまたは同等の方法で取り付けます。パネルは Malvasia タイプで、U形プロファイル 50×25×2 mm の横材に直径 Ø 20 mm の垂直管をピッチ117 mmで溶接し、要素間の有効間隔97 mmを確保します。標準の支柱間隔（パネル幅）は1,992 mmです。

特長

• 手すり表面に作用する水平荷重200 daN/mに対して検証済み。
• パネル要素は UNI 10809 に従い登攀を抑制する配置になっています。
• D.M. 14/06/1989 により直径100 mmの球の不貫通性を満たします。

構成部品
パネル

• 材料：炭素鋼 UNI EN 10025 S235JR。
• 垂直要素：φ20 mm 管。
• 水平要素：U形プロファイル 50×25×2 mm（上部および下部）。
• 垂直要素間の間隔：97 mm（ピッチ117 mm）。

手すり

• 材料：炭素鋼 UNI EN 10025 S235JR。
• 管 φ80 mm、厚さ3 mm。
• 手すり端部には支柱への固定用に穴 Ø 10 mm を持つ100×27×5 mm のプレートが2枚取り付けられます。

支柱

• 材料：炭素鋼 UNI EN 10025 S235JR。
• IPE 100 形鋼、アンカープレート寸法170×170 mm、厚さ10 mm、孔4個 Ø 15 mm。

固定要素

• 材料：ステンレス鋼 AISI 304。
• パネル‑支柱：標準で TDE ボルト M10×30 を2+2本；盗難防止品 TTQST M10×30（オプション）。
• 手すり‑支柱：ボルト M10 を2+2本。

仕上げ

• UNI EN ISO 1461 に準拠した溶融亜鉛めっき。
• 溶融亜鉛めっき材にポリエステル熱硬化性樹脂塗装（RAL 色、オプション）。

標準寸法

• パネル幅：1,992 mm。
• 手すり高さ：1,100 mm。
• 支柱間隔：1,992 mm。

適用基準

• D.M. 2018年1月17日 – 建築物の技術基準 (NTC 2018)。
• C.S.LL.PP. 2019年1月21日 通達第7号 – NTC 2018 の適用指針。
• D.M. 1989年6月14日 第236号（寸法要件および直径100 mm球の不貫通性）。

仕様 / 技術データ

• 構造材料：炭素鋼 UNI EN 10025 S235JR。
• パネル垂直要素：φ20 mm 管、要素ピッチ117 mm、有効間隔97 mm。
• パネル水平要素：U形プロファイル 50×25×2 mm（上部・下部）。
• 手すり：管 φ80 mm、厚さ3 mm；端部プレート100×27×5 mm、孔 Ø 10 mm。
• 支柱：IPE 100 形鋼；ベースプレート170×170 mm、厚さ10 mm、孔4個 Ø 15 mm。
• パネル幅／支柱間隔：1,992 mm。
• 手すり高さ：1,100 mm。
• 耐力：水平使用荷重200 daN/m（2,0 kN/m）まで検証済み。
• 安全要件：直径100 mm（10 cm）球の不貫通性。
• 仕上げ：UNI EN ISO 1461 に基づく溶融亜鉛めっき；溶融亜鉛めっき上へのポリエステル熱硬化性塗装（RAL 色）はオプション。
