埋め込み式ダウンライト JILLY QUADRATISCH

天井埋め込み式LED正方形

製品説明
Jilly の埋込型器具は、規格に適合したオフィス作業照明に対する効率的なソリューションを提供します。端正なデザインと特徴的なグレア防止ルーバーにより、従来のオフィス器具と差別化されます。高効率のレンズシステムとグレア防止ルーバーを組み合わせ、優れた視覚的快適性と光効率を実現します。

Jilly square の主な特長

• オフィス作業向け：良好な眩光制御と高い視覚的快適性を想定して設計されています。UGR 値は指標として参照できますが、器具配置に応じて適用する必要があります。
• グレア防止ルーバー：器具内部への直接視を制限し、約90°の放射角で視覚的快適性を確保します。天井材に合わせて黒または銀の仕上げが選べます。
• 浅い埋込み深さ：埋込みスペースが限られるコンパクトな取付状況向けに開発されています。

用途

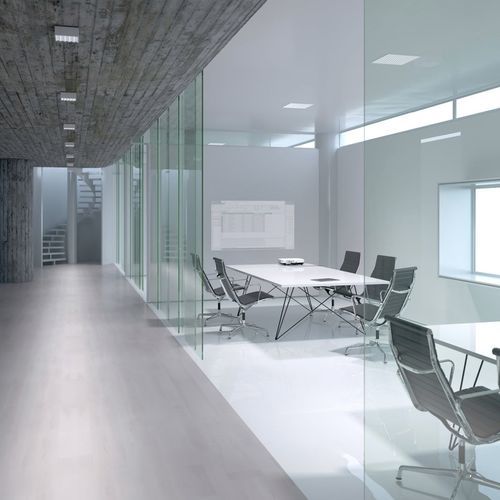

Jilly square はオフィスや共用空間の一般照明に使用されます。製品ページの画像は典型的なオフィスや教育施設の内装を示します。

バリエーション・カスタマイズ

• ルーバー仕上げ：ゴールドマット、シルバーマット、シャンパンマット、カッパーマットほか。
• 本体色：標準は白。要望に応じて最大10,000色の追加色が可能（ERCO individual）。

製品仕様（詳細）

• ERCO レンズシステム：光学ポリマー。光配分：Extra wide flood、Oval wide flood。
• ERCO LED モジュール：ミッドパワー LED。色温度：2700K、3000K、3500K、4000K。
• ルーバー：ポリマー製、黒塗装またはアルミ蒸着（銀）仕上げ、鏡面仕上げ対応可。グレア防止設計。
• 本体：ポリマー、標準は白（特注色対応可）。
• 埋込枠（サイズ5）：被覆型取り付け仕様。天井厚さ1–30 mm用固定。フラッシュ取り付けは別売り枠（12.5–25 mm）を使用。
• 制御機器：常時点灯、位相制御による調光（後段トレーリングエッジ対応）、DALI 調光、Casambi Bluetooth 対応。

照明技術および計画上の注意
ダウンライトは、一般的な環境照明向けに回転対称の光配分（Extra wide flood）または軸対称の広域配光（Oval wide flood）を提供します。典型例：8.2 W モジュール、光束約1,473 lm–1,745 lm（構成により異なる）。オフィス作業面の均一照明には、器具間隔 d を器具高さ h の最大 1.5 × h 程度とし、壁からの距離 a ≈ d/2 を目安とします。

技術仕様

• 製品群 / 商用名：Jilly square
• ブランド：ERCO
• レンズシステム：光学ポリマー
• 配光：Extra wide flood、Oval wide flood
• 光源 / 例示電力：8.2 W（典型）
• 光束（例示範囲）：約1,473 lm–1,745 lm
• LED 色温度：2700K、3000K、3500K、4000K
• ルーバー：グレア防止設計、ポリマー黒塗装またはアルミ蒸着（銀）、放射角約90°
• 本体材質 / 色：ポリマー、白（要求により多色対応）
• 埋込枠：サイズ5、天井厚さ1–30 mm用固定、フラッシュ用枠は別売り（12.5–25 mm）
• 制御 / 調光：常時点灯、位相調光、DALI、Casambi Bluetooth
• 典型的用途：オフィス作業、公共・コミュニティ内装
