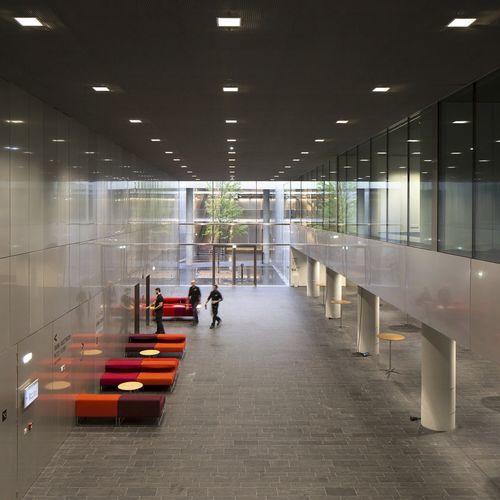

埋め込み式ダウンライト QUINTESSENCE

LED正方形屋内用

製品説明
Quintessence square は、埋込型器具における視覚的快適性、効率、および光の質の基準を定めます。ラインナップはダウンライト、レンズ式ウォールウォッシャー、指向性スポットライトで構成されています。Quintessence のダウンライトとレンズウォールウォッシャーは良好なグレア制御と高い均斉性を備え、90°のビーム角と40°のカットオフにより効率的な一般照明のために大きな器具間隔が可能です。

特長

• 高い視覚的快適性：ERCO Darklight リフレクターにより眩光を抑えつつ光出力比を最適化。
• オフィス適合：低グレア設計で、実際の器具配置を考慮したUGR値による設計が可能。
• 取付オプション：標準は被覆型埋込み仕様、フラッシュマウント用の取付枠は別売。

カスタマイズ / バリエーション（例）

• リフレクター仕上げ：マットゴールド、マットシルバー、マットシャンパン。
• 接続：3極または5極プラグ（Wago または Wieland）。
• 取付枠カラー：要望に応じて最大10,000色まで対応可能。

製品の詳細仕様

• ERCO Darklight リフレクター（ダウンライト）：カットオフ 40°、アルミニウム、陽極酸化処理、サテンマット。
• ウォールウォッシャー用リフレクター：カットオフ 80°、アルミニウム、陽極酸化処理、サテンマット。
• ERCO LED モジュール：高出力LED、色温度 2700K/3000K/3500K/4000K、コリメーティングレンズを備えた指向性光学系（光学ポリマー製）。
• ディフューザー / レンズ：光学ポリマー製。ディフューザー、wide flood、extra wide flood、wallwash用レンズシステムなどを選択可。指向性器具は Spherolit レンズ（narrow spot, spot, flood）を使用。
• 取付枠：標準は被覆型埋込み詳細、天井厚 1–30 mm 用の固定。フラッシュマウント用は別売（12.5–25 mm 用）。
• ハウジング：放熱のためのダイカストアルミニウム、固定枠は黒のポリマー製。指向性は傾斜 0°–20°、回転 360°、角度ロック可能。
• ドライバー / 制御：スイッチ可能、位相調光（トレイリングエッジ）、DALI、Casambi Bluetooth。

用途 / システム概要（ハイライト）

• ダウンライト：一般照明向けの広角回転対称配光。消費電力 12.1–32.4 W、光束 1163–4192 lm。
• レンズウォールウォッシャー：壁面洗いに適した非対称配光。消費電力 8.1–24.3 W、光束 776–3144 lm。
• 指向性器具：アクセント用の狭角〜広角配光。消費電力 2–24.3 W、光束 194–3144 lm。
• 設置指針：ダウンライト間隔 d ≤ 1.5 × 高さ h、ウォールウォッシャーの壁からの位置 a ≈ 1/3 × h、縦方向の均一性向上のため d ≤ 1.3 × a。

技術仕様

• シリーズ / モデル：Quintessence square。
• カットオフ角：ダウンライト 40°、ウォールウォッシャー 80°。
• 材質：反射板アルミニウム陽極酸化サテンマット、ハウジング ダイカストアルミ、取付枠ポリマー（白 標準）。
• LED 色温度：2700K、3000K、3500K、4000K。
• 光学系：wide flood、extra wide flood、wallwash、narrow spot、spot、flood（Spherolit）。
• 制御：スイッチ可能、位相調光、DALI、Casambi。
• 取付：標準は被覆埋込み、フラッシュマウント用枠は別売、対応天井厚は上記参照。
• 代表的光束レンジ：ダウンライト 1163–4192 lm、レンズウォールウォッシャー 776–3144 lm、指向性 194–3144 lm。
