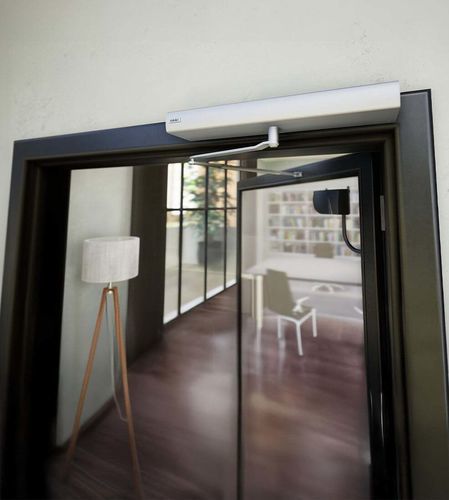

スイングドア用自動装置 A952非常口付振りアーム付きスライドガイド付き
お気に入りに追加する
商品比較に追加する
特徴
- 用途
- スイングドア用
- オプション
- 振りアーム付き, スライドガイド付き, 非常口付
詳細
概要
主要性能
用途と汎用性
特性 / 技術仕様
マルチメディア
モデル / 品目
- A952 オートメーションは EN16005 準拠で、最大 450 kg の扉を連続使用で作動させ、低騒音で動作します。
- EN16005 に準拠した避難経路への設置が可能で、EN13849-1 Pl. D の安全要件に適合します。
- 可変比のラック＆ピニオンによりスプリングの圧縮を一定に保持（FAAC 特許）。
- 可変比の平行軸ギアにより滑らかで効果的な動作を実現（FAAC 特許）。
- 防火扉や排煙設備に適したコンパクト寸法。
- ハウジングカバーは銀色アルマイト処理アルミニウム製。
- 製品のライフサイクルに関する環境性能を示す Environmental Product Declaration (EPD) を提供（ISO 14025）。
主要性能
- 最大扉重量：450 kg
- 扉長さ：700 ～ 1600 mm
- 最大扉幅：1600 mm まで（構成ごとの制限は技術仕様を参照）
用途と汎用性
- スライディングアームまたはアーティキュレーテッドアームの取り付けに応じて、押し／引き機能を持つ特殊スプリングシステムにより、標準、非常口、防火、排煙用途に対応。
- 学校、空港、病院、ホテル、集合住宅、オフィスなどに適しています。
特性 / 技術仕様
- 型式：A952
- ブランド：FAAC
- 電源：110-240 V~ - 50/60 Hz
- 最大消費電力：350 W
- 待機消費電力：5 W
- 使用頻度：100%（連続使用）
- 電動機：24 V 駆動
- アクセサリ最大負荷：1 A - 24 V
- 電気錠給電 (N.O./N.C.)：24 V / 500 mA 最大
- 寸法 (L x D x H)：715 x 150 x 74 mm
- 重量：12 kg
- 停電時の動作：手動押し／引きで開放 - スプリングで閉鎖
- 最大開角：100° ÷ 125°
- 開閉時間：4 - 10 s（調整可）
- 部分開度調整：総開度の 10% - 90%
- 待機時間：0 - 30 s
- ナイト待機時間：0 ÷ 90 s
- エンコーダー：標準装備
- 保護センサ監視 (EN16005)：標準装備（除外可能）
- 低エネルギー動作 (EN16005)：標準装備（除外可能）
- 使用周囲温度：-20 °C ÷ +55 °C
- 保護等級：IP23（屋内使用のみ）
- 準拠規格：EN 16005; EN 61000-6-2; EN 61000-6-3; EN 13849-1 Pl. D; EN 13849-2
- コンパクト寸法例：73 x 150 x 715 mm
- スプリングは 1,000,000 回以上のサイクル試験済み
- 最大扉：幅 1600 mm、重量 450 kg；慣性最大 130 kg·m2（スライディングアームおよびアーティキュレーテッドアーム）
マルチメディア
- 製品ビデオ（Vimeo）および設置例や製品詳細を示す画像ギャラリーを用意。
モデル / 品目
- A952 — 電子コントロールユニット（機能セレクター付）およびアルマイト処理アルミカバー — 通路幅：700 ÷ 1600 mm — 最大扉重量（アーティキュレーテッドアーム）：700 kg（750 mm）；（スライディングアーム）：800 kg（700 mm）；1600 mm の場合：150 kg — 品番：105952
- アーム（アクセサリ）：アーティキュレーテッドプッシュアーム — 品番 390189
- 標準スライディングブロックアーム — 品番 390187
- ショートスライディングブロックアーム — 品番 390188
