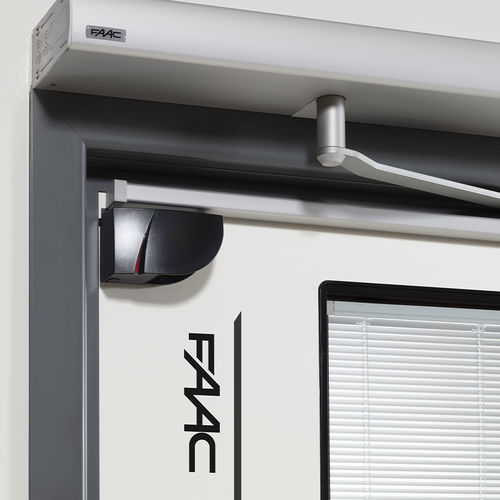

スイングドア用自動装置 HERMETIC

概要

• これらの自動/手動/半自動の片開き・両開きスイングドアは、細菌汚染管理および気密性能を要求される環境向けに設計されています。
• プレハブシステムに容易に取り付け可能で、一般的な壁面への設置も可能です。標準、気密（airtight）および完全密閉（hermetic）バージョンを用意しています。
• 操作は手動またはアプリケーション要件に応じた制御・調整・監視システムを備えた電気機械部品による自動運転が可能です。

ドアフレーム
フレームは3方向調整式で、フレームプロファイルとサブフレームプロファイルの2要素で構成され、押出成形アルミニウムおよび/または幅広の丸みを帯びたステンレス鋼で作られています。フレームプロファイル内部には、サブフレームプロファイルと接合する摩擦シールを収めるための溝が設けられています。固定用の専用内溝も設計されており、その溝はフレームプロファイルと面一のジョイントシールで閉じられます。

扉羽根（リーフ）
リーフは幅広の丸角を持つ押出形状のアルミプロファイルで構成され、特殊錠を取り付けることが可能です。リーフ下部は気密材（ドラフトエクスクルーダー）用のプロファイルを保持するように設計されています。FHEドアではリーフプロファイルがパネルをオーバーラップします。特殊なケースではパネルと面一の構造も対応可能です。

技術仕様 — A952 スイングドアオペレータ

• 電源電圧 100-240 V~ - 50/60 Hz
• 最大消費電力 190 W
• 待機電力 7.3 W
• 使用頻度 100%
• 電動機 36 V 駆動モータ
• 電気錠を含むアクセサリ最大負荷 1.2 A - 24 V
• 寸法 (LxDxH) 715 x 150 x 74 mm
• 重量 12 Kg
• 停電時の動作 手動での押し/引き開放 - バネで閉鎖
• 最大開角 100° ÷ 125°
• 開閉時間 4 - 10 s（調整可能）
• 保持時間（Pause time） 0 - 30 s
• 夜間保持時間 0 ÷ 90 s
• エンコーダ 標準装備
• 保護センサ監視（EN16005） 標準装備（除外可能）
• 低エネルギー動作（EN16005） 標準装備（除外可能）
• 使用周囲温度 -20°C ÷ +45°C
• 保護等級 IP30
• 適合規格 EN 16005; EN 61000-6-2; EN 61000-6-3; EN 13849-1 Pl. D; EN 13849-2; DIN 18650-1; DIN 18650-2

モデル / 品番
モデル — 品番
FHE-HSA 気密自動スイングドア — 105145
FHE-HSM 気密手動スイングドア — 105146
FHE-HHA 気密自動スイングドア — 105147
FHE-HM 非気密手動スイングドア — 105148
FHE-HA 非気密自動スイングドア — 105149

特長 / 技術仕様

• 製品：Swing Hermetic Entrance（病院や無菌環境向けの気密オプションあり）
• 提供バージョン：手動、 自動、半自動；片開きまたは両開き；標準、気密または完全密閉
• フレーム：3方向調整式；フレームプロファイル＋サブフレームプロファイル（押出アルミ／丸形ステンレス）；摩擦シールと固定用の内部溝；フレームと面一のジョイントシール
• リーフ：押出形アルミプロファイル（丸角）；特殊錠の取付準備；下部プロファイルは気密材用に設計；FHEではリーフプロファイルがパネルをオーバーラップ（面一パネルは要相談）
• 推奨オペレータ：A952 — 電源 100-240 V~, 最大190 W、待機7.3 W、モータ36 V
• A952寸法：715 x 150 x 74 mm；重量12 kg
• アクセサリ負荷：24 Vで最大1.2 A（電気錠含む）
• 運用特性：連続使用（100% Duty）、停電時は手動動作＋バネによる閉鎖、開角100°–125°、開閉時間4–10 s（調整可）、保持時間0–30 s、夜間保持最大90 s
• 安全・制御：エンコーダ標準装備；保護センサ監視および低エネルギー動作はEN16005適合（除外可）
• 環境・保護：使用温度 -20°C〜+45°C；保護等級 IP30
• 規格適合：EN 16005; EN 61000-6-2; EN 61000-6-3; EN 13849-1 Pl. D; EN 13849-2; DIN 18650-1; DIN 18650-2
