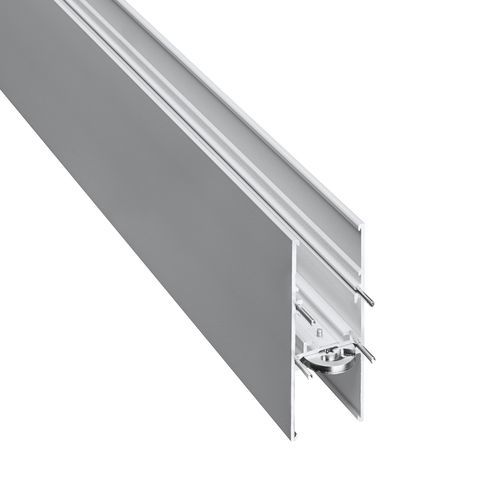

吊り下げ式照明プロファイル FORM.H44

LEDアクリル製アルミ押出形材

製品概要

• 多機能照明システム：form.h44 プロファイルは、モジュラーシステムで直接光と間接光を組み合わせた照明を実現します。ライン型の間接照明インサートが天井を照らし、control.x レールのスポットやフラッドライト、LED ダウンライトインサートが直接光を提供します。
• 豊富なアクセサリ：展示空間や美術館、歴史的建築向けにカスタム構成が可能なアクセサリを多数備えています。
• オプションの DALI インターフェース：調光や集中制御用に DALI インターフェースを選択可能です。
• 非常用照明（オプション）：非常用モジュール（Inotec）を統合可能で、安全要件のある設置に対応します。
• 高天井に適合：美術館やギャラリー、歴史的建物などの高天井空間に適しています。

プロファイルの一般仕様

• 押出しアルミニウム製ハウジング
• 最大長さ：5000 mm
• 塗装仕上げ：黒、シルバー、白
• 間接光用の透明プラスチックカバー

モジュール（スタート / ミドル / エンド / フリー）

• スタートモジュール：ミドル、エンド、フリーモジュール接続対応；control.x DALI レールと control.x エンド給電を含む；押出しアルミ製ハウジング；最大 5000 mm；黒・シルバー・白仕上げ；間接用インサート用透明カバー付き。
• ミドルモジュール：他モジュール接続対応；control.x DALI レールと control.x ミドルコネクタを含む；押出しアルミ製ハウジング；最大 5000 mm；黒・シルバー・白仕上げ；透明カバー付き。
• エンドモジュール：ラインの終了またはスタート／ミドル接続用；control.x DALI レールと control.x エンド給電を含む；押出しアルミ製ハウジング；最大 5000 mm；黒・シルバー・白仕上げ；透明カバー付き。
• フリーモジュール：追加コンポーネントを収容するため両側開放；押出しアルミ製ハウジング；最大 5000 mm；黒・シルバー・白仕上げ；透明カバー付き。

アップライト（間接光インサート）

• 目的：天井面を明るくする間接的なベーシック照明。
• 対応長：1172 mm、1472 mm、1772 mm。
• 出力：18 W、23 W、26 W。
• 制御：ON/OFF または DALI。
• 色温度：3000 K または 4000 K；演色性 CRI > 90。

ダウンライト（直接光インサート）

• 目的：フリーモジュール用の直接照明。
• リフレクター色：黒または白。
• 出力：14 W、26 W、38 W。
• 光学：ワイドビームまたはナロービーム。
• 制御：ON/OFF または DALI。
• 色温度：3000 K または 4000 K；演色性 CRI > 90。

直接照明 / スポット（ak.tina）

• フリーモジュールには ak.tina スポットヘッドの取付けが可能です。
• 1、2、3灯の LED ヘッド構成が可能；360°回転、90°首振り。
• 光学：ワイドまたはナロー。
• 制御：ON/OFF または DALI。
• 色温度：2700 K、3000 K、4000 K；演色性 CRI > 90。

取付け、吊り金具および接続部品

• 吊り金具：プロファイルとコネクタの吊り用に鋼索またはペンデュラムロッドのオプション。
• 給電ケーブル：5または7ピン；黒、白、透明のケーブルあり；塗装仕上げの接続キャノピーあり。
• 取付部品：プロファイルとコネクタ用のケーブルまたはロッド保持用金具。
• 角度 / コネクタ：スタートとエンドモジュールの機械的接続用 90°、T、X コネクタ；押出しアルミ製プロファイル；隠しカバー付きの接続部を含む。
• エンドキャップ：プロファイル端部を閉じるエンドキャップ。

非常照明

• アダプタ内蔵の非常用モジュール（Inotec）を用意。
• 非常用ソリューションの個別設計が可能。
• 電源は control.x 制御ケーブル経由。

バリエーション表
品番 | 長さ | 色
10780500910 | 5000 mm | 白
10780500906 | 5000 mm | シルバー
10780500721 | 5000 mm | 黒
10780400910 | 4000 mm | 白
10780400906 | 4000 mm | シルバー
10780400721 | 4000 mm | 黒
10780300910 | 3000 mm | 白
10780300906 | 3000 mm | シルバー
10780300721 | 3000 mm | 黒
10780200910 | 2000 mm | 白
10780200906 | 2000 mm | シルバー
10780200721 | 2000 mm | 黒
10780100910 | 1000 mm | 白
10780100906 | 1000 mm | シルバー
10780100721 | 1000 mm | 黒


技術仕様

• 材質：押出しアルミニウムプロファイル。
• プロファイル最大長：5000 mm。
• 提供仕上げ：黒、シルバー、白（塗装）。
• 間接光用カバー：透明プラスチックカバー。
• 制御オプション：ON/OFF および DALI；オプションで DALI インターフェース。
• 非常機能：オプションで統合された非常用モジュール（Inotec）；電源は control.x 経由。
• 給電配線：control.x 5 または 7 ピンケーブル。
• Uplights：1172 / 1472 / 1772 mm；18 W / 23 W / 26 W；3000 K または 4000 K；CRI > 90。
• Downlights：複数の出力と光学；CRI > 90。
• スポットヘッド：ak.tina オプション（回転・チルト機能）；ワイドまたはナロー光学；複数の色温度；CRI > 90。
