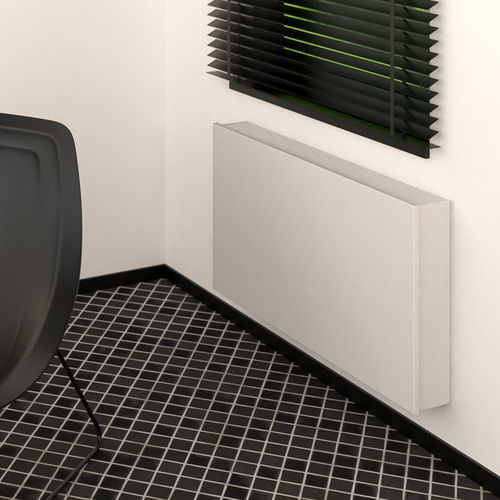

お湯コンベクター BRIZA WALL

伝統的アルミニウム溶融亜鉛メッキ鋼製

概要
暖房と冷房を1台で実現するエネルギー効率の高いシステムです。Briza Wallは、低温水でも冬季に迅速な暖房を提供し、夏季には強力で快適な冷房を実現します。熱ポンプや低温システムとの効率的な連携を想定して設計されており、段階的なリノベーションにも対応します。

主な利点

• 暖房と冷房を1台で：低温水でも迅速に暖房し、有効な冷房性能を発揮します。
• 現代のエネルギーシステムに適合：熱ポンプや低温運転で高効率に動作します。
• 豊富な構成選択：10、12、22、26の各タイプ。壁掛け、天井取付、埋込、床置きなどバリアントにより対応。
• 複数のデザインライン：Coreline、Baseline、Woodline、Wavelineで用途に応じた意匠を選択可能。
• 段階的リノベーションに適した設計：段階的な改修と後の熱ポンプ導入に対応。

製品バリエーション / タイプ

• Type 10 — Baseline、Woodline、Wavelineで提供
• Type 12 — Coreline、Baseline、Woodline
• Type 22 — Coreline、Baseline
• Type 26 — 製品ファミリー内の参照範囲。プロジェクトごとに利用可能なラインを確認してください

取り付け / 設置

• 壁掛け（この製品ページの仕様）
• バリアントにより、天井取付、埋込、床置きも利用可能

標準納品品 & 主要構成部品

• 塗装外装：Sendzimir鍍亜鉛鋼板、上部グリルはアルミニウム
• 凝縮水トレイ（排水付）
• アルミニウム-銅熱交換器（親水性コーティング）
• 電気亜鉛めっき鋼製の堅牢な筐体
• Briza 12：サーマルアクチュエータ（タンジェンシャルミニアクチュエータ）およびステンレス製エアフィルター
• Briza 22：双入口遠心ファンおよび交換可能なポリプロピレン粉塵フィルター（クラスG2）

出力 — 代表サンプル（表ヘッダーおよびサンプル行）
Line | Product family | Mounting | Line (design) | Type | System (pipes) | Product code prefix | Height (H) [cm] | Length [cm] | Control voltage [V] | Cooling total (7/12/27) [W] | Cooling feeling (7/12/27) [W] | Non-condensing cooling (16/18/27) [W] | Heating (35/30/20) [W] | Heating (45/40/20) [W] | Heating (50/45/20) [W] | Heating (55/45/20) [W] | Heating (75/65/20) [W] | Sound Pressure Level [dB(A)] | Air flow [m3/u] | Power Consumption [W] | Ordercode
81 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 2 | 284 / 201 / 115 | 223 / 406 / 497 | 538 | 903 | 18.5 | 64.0 | 1.6 | BZMW 041 075 12 XXX 2 L CL DDD
83 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 4 | 328 / 235 / 135 | 256 / 465 / 569 | 617 | 1035 | 29.4 | 101.0 | 2.6 | BZMW 041 075 12 XXX 2 L CL DDD
85 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 6 | 382 / 276 / 159 | 296 / 537 / 657 | 712 | 1194 | 31.3 | 141.0 | 4.3 | BZMW 041 075 12 XXX 2 L CL DDD
87 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 8 | 441 / 323 / 185 | 346 / 629 / 770 | 834 | 1399 | 37.3 | 178.0 | 7.2 | BZMW 041 075 12 XXX 2 L CL DDD
89 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 10 | 503 / 373 / 214 | 413 / 751 / 919 | 996 | 1669 | 42.5 | 214.0 | 13.0 | BZMW 041 075 12 XXX 2 L CL DDD
91 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 2 | 472 / 334 / 191 | 382 / 695 / 850 | 921 | 1545 | 24.0 | 108.0 | 2.5 | BZMW 041 095 12 XXX 2 L CL DDD
93 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 4 | 529 / 379 / 217 | 421 / 764 / 935 | 1014 | 1699 | 30.0 | 172.0 | 4.3 | BZMW 041 095 12 XXX 2 L CL DDD
95 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 6 | 607 / 440 / 252 | 445 / 808 / 989 | 1072 | 1797 | 36.8 | 223.0 | 7.2 | BZMW 041 095 12 XXX 2 L CL DDD
97 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 8 | 707 / 518 / 297 | 555 / 1009 / 1234 | 1338 | 2243 | 41.5 | 287.0 | 11.5 | BZMW 041 095 12 XXX 2 L CL DDD
99 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 10 | 828 / 614 / 352 | 680 / 1236 / 1513 | 1640 | 2749 | 44.5 | 346.0 | 18.0 | BZMW 041 095 12 XXX 2 L CL DDD

材料 & フィルター

• 上部グリル：アルミニウム
• 熱交換器：親水性コーティング付きアルミニウム-銅
• フィルター：一部のType 12はステンレス製エアフィルター；Type 22のファン付き仕様は交換可能なポリプロピレン粉塵フィルター（クラスG2）

デザインライン

• Coreline — 技術的／建築的な外観
• Baseline — 簡潔な美観
• Woodline — 素材の質感と自然な外観
• Waveline — 表現力のあるデザイン

仕様（Technical specifications）

• 製品名 / 型番：Briza Wall
• ブランド：Jaga
• 利用可能なタイプ：10、12、22、26（デザインラインにより異なる）
• 取付：壁掛け（他に天井、埋込、据置きあり）
• デザインライン：Coreline、Baseline、Woodline、Waveline
• 熱交換器：親水性コーティング付きアルミニウム-銅
• 凝縮水トレイ（排水付）含む
• Briza 12：サーマルアクチュエータ（タンジェンシャルミニ）とステンレス製エアフィルター
• Briza 22：双入口遠心ファン；交換可能なポリプロピレンフィルター（クラスG2）
• 制御電圧オプション：2–10 V
• 長さ：複数の長さを用意（例：75 cm、95 cm；構成により最大225 cmまで）
• 標準的な高さ：41 cm（例）；モデルにより他の高さあり
• 冷暖房出力：構成ごとの性能は出力表を参照
• 騒音：構成によりdB(A)値は異なる
• 消費電力・風量：構成ごとに出力表参照
• フィルター：ステンレスフィルター（Briza 12）；ポリプロピレン粉塵フィルター クラスG2（Briza 22）
• 原産国：Made in Belgium
