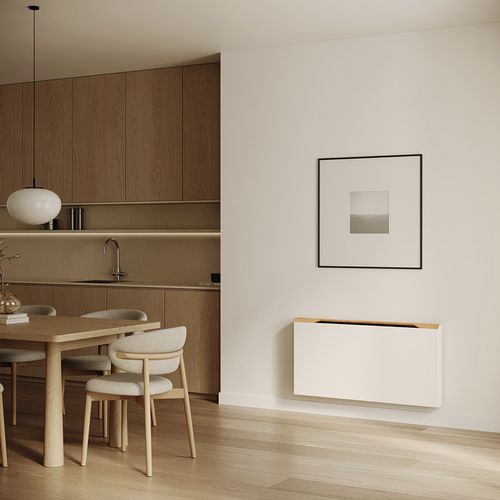

壁取り付け式ファンコイル BRIZA WOODLINE

概要

• 暖房と冷房を一体化した省エネルギーシステム
  Brizaは冬期に低温の給湯でも迅速に暖房を行い、夏期には強力で快適な冷房を提供します。
• 最新のエネルギーシステムに適したパートナー
  ヒートポンプや低温システムとの組み合わせで高い効率を発揮します。
• プロジェクト要件に応じた幅広いラインナップ
  Briza 10、12、22、26 は壁掛け、天井取付、埋込、据置の各モデルを揃えています。
• デザインラインは4種類で設計の自由度を拡大
  Coreline、Baseline、Woodline、Waveline — 質感や形状表現が異なり、控えめから自然、存在感のある表現まで選べます。
• 段階的な改修と将来対応
  段階的な改修を行い、後にヒートポンプへシームレスに移行できます。

製品ラインとタイプ

• Coreline – Type 12、Type 22（壁掛け）
• Baseline – Type 10、Type 12、Type 22（壁掛け）
• Woodline – Type 10、Type 12（壁掛け）
• Waveline – Type 10（壁掛け）

特長とハイライト

• 壁掛け、天井取付、埋込、据置の各仕様で提供。
• 親水性コーティングを施したアルミニウム‐銅製熱交換器（標準）。
• 凝縮水トレイとドレイン（冷房仕様では標準装備）。
• Corelineの製品画像やインテリア写真は典型的な仕上げと設置例を示します。
• Made in Belgium。ハイブリッド暖房対応、ヒートポンプや低温システムとの組合せを想定して設計されています。

出力（選定表）
ヘッダー： Line | Type | System | Airflow | Height (H) [cm] | Length (H) [cm] | Control voltage [2-10V] | Cooling total (7/12/27) [Watts] | Cooling feeling (7/12/27) [Watts] | Non-condensing cooling (16/18/27) [Watts] | Heating (35/30/20) [Watts] | Heating (45/40/20) [Watts] | Heating (50/45/20) [Watts] | Heating (55/45/20) [Watts] | Heating (75/65/20) [Watts] | Sound Pressure Level [dB(A)] | Air flow [m3/u] | Power Consumption [Watts] | Ordercode
81 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 2 | 284 | 201 | 115 | 223 | 406 | 18,5 | 64,0 | 1,6 | BZMW 041 075 12 XXX 2 L CL DDD
83 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 4 | 328 | 235 | 135 | 256 | 465 | 29,4 | 101,0 | 2,6 | BZMW 041 075 12 XXX 2 L CL DDD
85 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 6 | 382 | 276 | 159 | 296 | 537 | 31,3 | 141,0 | 4,3 | BZMW 041 075 12 XXX 2 L CL DDD
87 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 8 | 441 | 323 | 185 | 346 | 629 | 37,3 | 178,0 | 7,2 | BZMW 041 075 12 XXX 2 L CL DDD
89 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 10 | 503 | 373 | 214 | 413 | 751 | 42,5 | 214,0 | 13,0 | BZMW 041 075 12 XXX 2 L CL DDD
91 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 2 | 472 | 334 | 191 | 382 | 695 | 24,0 | 108,0 | 2,5 | BZMW 041 095 12 XXX 2 L CL DDD
93 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 4 | 529 | 379 | 217 | 421 | 764 | 30,0 | 172,0 | 4,3 | BZMW 041 095 12 XXX 2 L CL DDD
95 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 6 | 607 | 440 | 252 | 445 | 808 | 36,8 | 223,0 | 7,2 | BZMW 041 095 12 XXX 2 L CL DDD
97 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 8 | 707 | 518 | 297 | 555 | 1009 | 41,5 | 287,0 | 11,5 | BZMW 041 095 12 XXX 2 L CL DDD
99 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 10 | 828 | 614 | 352 | 680 | 1236 | 44,5 | 346,0 | 18,0 | BZMW 041 095 12 XXX 2 L CL DDD


標準納品内容

• Sendzimir亜鉛めっき鋼板製塗装ケース、アルミ製トップグリル。
• 凝縮水トレイとドレイン（冷房構成の場合は標準装備）。
• 親水性コーティング付きアルミニウム‐銅熱交換器。
• 電気亜鉛めっき鋼板製の堅牢なケース。
• Briza 12：サーマルアクチベーター（接線式ミニアクチベーター）およびステンレス製エアフィルター（指定時）。
• Briza 22：両吸込式遠心ファンおよび交換可能なポリプロピレン製埃フィルター（クラスG2）。

入手可能なドキュメント

• Briza 製品パンフレット（ダウンロード可能）。
• Briza wall パンフレット（壁掛けモデル用パンフレット）。
• Briza マニュアル（取付け・使用マニュアル）。
• Briza 製品説明（詳細な製品説明書）。
• Briza Selection Tool（選定用スプレッドシートツール）。

特性 / 技術仕様

• ブランド: Jaga.
• 商品名: Briza Wall.
• 製品群: Briza（暖房と冷房機能を持つラジエーター）。
• 取付: 壁掛け（製品群内では天井取付、埋込、据置もあり）。
• 利用可能なタイプ: 10、12、22、26（デザインラインによる）。
• デザインライン: Coreline、Baseline、Woodline、Waveline。
• 熱交換器: 親水性コーティング付きアルミニウム‐銅。
• ファン/アクチベーター: Coreline/ Baselineの差異 – Type 12（接線式アクチベーター / サーマルアクチベーター）、Type 22（両吸込式遠心ファン）。
• フィルター: ステンレス製エアフィルター（指定時のBriza 12）；ファン付きユニットには交換可能なポリプロピレン製ホコリフィルター（クラスG2）。
• 結露処理: 冷房運転時の排水付き凝縮水トレイ。
• 制御: 制御電圧オプションに2–10 Vを含む（構成による）。
• 冷房・暖房性能: 選定表が複数の試験条件における冷房合計と暖房出力を示します。
• 消費電力と音響データ: 選定表に構成ごとに記載（消費電力 [Watts]、音圧レベル [dB(A)]）。
• 認証 / 原産: Made in Belgium；ハイブリッド暖房および低温システム向けに設計。
