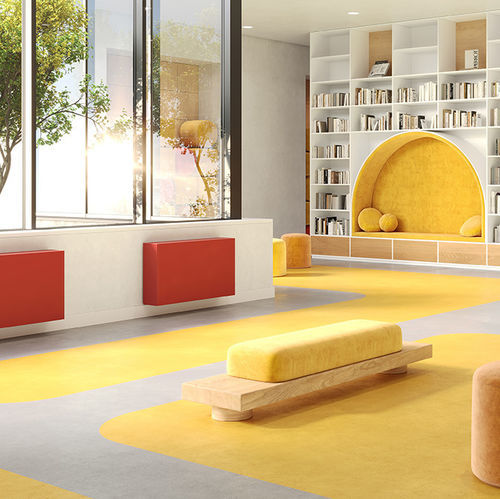

壁取り付け式ファンコイル BRIZA BASELINE

製品

• Briza Wall — 建築向けの高効率な暖房および冷房用コンベクター。低温の水でも素早く暖房を行い、快適で効果的な冷房を提供します。

主な特長

• 暖房と冷房を一台で提供し、低温システムやヒートポンプとの組み合わせに適合します。
• ヒートポンプや他の低温配管システムと組み合わせた際に最適化された性能。
• プロジェクト要件に応じた豊富なサイズと構成：Briza 10、12、22、26 を壁掛け、天井取付、埋め込み、床置きで展開。
• 4つのデザインライン（Coreline、Baseline、Woodline、Waveline）により異なる外観と素材感を提供します。
• 段階的な改修に対応する将来性のある設計：段階的リノベーションと後からのヒートポンプ導入が可能。
• バッジ / 認証：Made in Belgium；Hybrid Heating。

製品ライン & 利用可能なタイプ

• デザインライン：Coreline、Baseline、Woodline、Waveline。
• 代表的なタイプ：Type 10、Type 12、Type 22（Coreline と Baseline のパックショットあり）。
• 取付 / 構成：壁掛け（Briza Wall）、天井取付、埋め込み、床置き。

標準納入品 / 同梱品

• 塗装仕上げの送ジミール（sendzimir）亜鉛めっき鋼板の外装とアルミ製トップグリル。
• ドレン付き凝縮水トレイ。
• 疎水性コーティングを施したアルミニウム－銅熱交換器。
• 電気亜鉛めっき鋼製の堅牢な筐体。
• Briza 12：サーマルアクチュエータ（タンジェンシャル・ミニアクチュエータ）およびステンレス製エアフィルター。
• Briza 22：ツインインレットの遠心ファンおよび交換可能なポリプロピレン製粉塵フィルター（クラス G2）。

出力（製品出力表から選択された行）
Line | Type | System | Airflow | Height (H) [cm] | Length (L) [cm] | Control voltage [2-10V] | Cooling total (7/12/27) [Watts] | Cooling feeling (7/12/27) [Watts] | Non-condensing cooling (16/18/27) [Watts] | Heating (35/30/20) [Watts] | Heating (45/40/20) [Watts] | Heating (50/45/20) [Watts] | Heating (55/45/20) [Watts] | Heating (75/65/20) [Watts] | Sound Pressure Level [dB(A)] | Air flow [m3/u] | Power Consumption [Watts] | Ordercode
Coreline | Type 12 | 2-pipe | Coreline | 41 | 75 | 2 | 284 | 201 | 115 | 223 | 406 | 497 | 538 | 903 | 18,5 | 64,0 | 1,6 | BZMW 041 075 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 75 | 4 | 328 | 235 | 135 | 256 | 465 | 569 | 617 | 1035 | 29,4 | 101,0 | 2,6 | BZMW 041 075 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 75 | 6 | 382 | 276 | 159 | 296 | 537 | 657 | 712 | 1194 | 31,3 | 141,0 | 4,3 | BZMW 041 075 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 75 | 8 | 441 | 323 | 185 | 346 | 629 | 770 | 834 | 1399 | 37,3 | 178,0 | 7,2 | BZMW 041 075 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 75 | 10 | 503 | 373 | 214 | 413 | 751 | 919 | 996 | 1669 | 42,5 | 214,0 | 13,0 | BZMW 041 075 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 95 | 2 | 472 | 334 | 191 | 382 | 695 | 850 | 921 | 1545 | 24,0 | 108,0 | 2,5 | BZMW 041 095 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 95 | 4 | 529 | 379 | 217 | 421 | 764 | 935 | 1014 | 1699 | 30,0 | 172,0 | 4,3 | BZMW 041 095 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 95 | 6 | 607 | 440 | 252 | 445 | 808 | 989 | 1072 | 1797 | 36,8 | 223,0 | 7,2 | BZMW 041 095 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 95 | 8 | 707 | 518 | 297 | 555 | 1009 | 1234 | 1338 | 2243 | 41,5 | 287,0 | 11,5 | BZMW 041 095 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 95 | 10 | 828 | 614 | 352 | 680 | 1236 | 1513 | 1640 | 2749 | 44,5 | 346,0 | 18,0 | BZMW 041 095 12 XXX 2 L CL DDD

技術仕様

• ブランド: Jaga.
• 商業名（モデル）: Briza Wall.
• デザインライン: Coreline、Baseline、Woodline、Waveline.
• タイプ: 10、12、22（表示例）；性能表に 2-pipe およびマルチシステムオプションを参照。
• 取付方法: 壁、天井、埋め込み、床置き。
• 標準筐体: 送ジミール亜鉛めっき鋼板の塗装仕上げとアルミ上部グリル；電気亜鉛めっき鋼製筐体。
• 熱交換器: 疎水性コーティングのアルミニウム-銅製。
• 凝縮処理: ドレン付き凝縮トレイ。
• フィルター & ファン: Briza 12 はサーマルアクチュエータとステンレス製エアフィルターを含む；Briza 22 はツインインレット遠心ファンと交換可能なポリプロピレン G2 粉塵フィルターを含む。
• 代表的寸法: 高さ 41 cm；利用可能長さ: 75, 90, 95, 110, 125, 130, 145, 155, 160, 190, 225 cm（詳細は性能表参照）。
• 音響 & 電気: 騒音レベルと消費電力は構成により異なる（特定の数値は性能表参照）。
• 構成ごとの注文コード例は性能表に記載。
