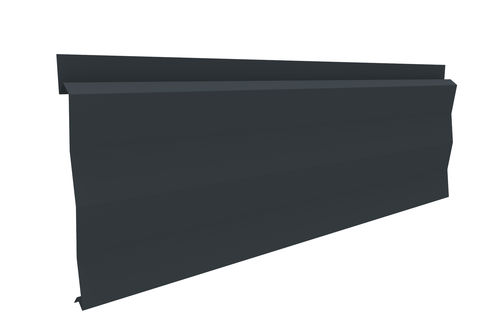

薄板サイディング JI PONANT W

鋼滑らかな仕上げ

製品概要
この外装被覆は、平滑な外観と隠し固定を特長とする通気外装パネルのコンセプトで、新築・改修の両方に適しています。特有の形状（JI Ponant W、JI Ponant M、JI Ponant Convex、JI Ponant Concaveの4バージョン）により、外壁に陰影の表現が可能です。嵌合システムにより異なる形状を同一ファサード上で組み合わせられます。パネルは躯体に連結された二次下地（下地骨組）に機械的に固定します。調整された支持体または調整可能な下地が必要です。天井（下向き面）への使用は不可です。

利用可能なバージョン

• JI Ponant W
• JI Ponant M
• JI Ponant Convex
• JI Ponant Concave

用途と取り付け

• 平滑外観・隠し固定のファサード被覆
• 躯体に連結された二次下地へ機械的に固定
• 調整された支持体または調整可能な下地が必要
• 天井用途には適さない

寸法
長さ: 最小 200.0 mm / 最大 6000.0 mm
幅: 最大 300.0 mm

厚さと重量
1 mm: 11.12 kg/m²

特長

• 材料: 鋼 S320 GD
• その他の材料は要望により対応：ステンレス、アルミニウムなど

参照規格
亜鉛めっき鋼: EN 10346:2015 - 公差は EN 10143:2006 に準拠
コイルコーティング: EN 10169:2022
公差（形状）: EN 508-1:2021
計算: EN 1993-1-3:2006

仕様 / 技術データ

• 製品名: JI Ponant W
• タイプ: ラム、ファサード被覆
• バージョン: W、M、Convex、Concave
• 固定方法: 二次下地への機械的固定
• 長さ範囲: 200.0 mm – 6000.0 mm
• 最大幅: 300.0 mm
• 厚さの例: 1 mm = 11.12 kg/m²
• 標準材料: 鋼 S320 GD（その他は要望に応じて）
• 適用規格: EN 10346:2015; EN 10169:2022; EN 508-1:2021; EN 1993-1-3:2006
