パネルサイディング JI ETÉSIEN 37

鋼リブ付き

製品説明

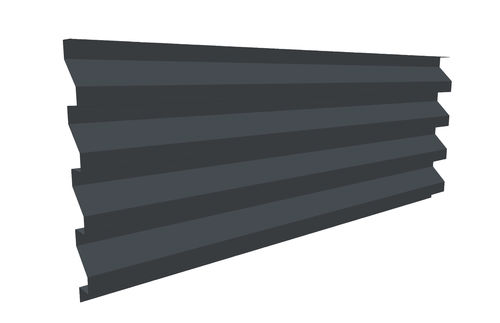

JI Etésien 37 は、リブ付のファサード被覆プロファイルで、支持体（パネル、積層体、煉瓦など）に合わせた二次支持フレームへ目視固定で取り付ける設計です。製品は調整された支持体または調整可能な骨組みを必要とします。外観に応じて、縦または横方向に施工可能で、重ね合わせ（オーバーラップ）での施工が基本です。台形波形状のプロファイルは、庇や日よけとしても使用できます。穿孔（パーフォレート）仕様は要求に応じて対応可能です。

用途・施工

• リブ付ファサード被覆（クリンタイプ）
• 二次支持フレームへの目視固定
• 支持体：パネル、積層体、または適合する二次支持フレーム
• 必要条件：調整された支持体または調整可能な骨組み
• 施工方向：縦・横どちらでも可能
• 施工方法：重ね合わせ（オーバーラップ）
• 付加用途：庇、日よけ；穿孔仕様はオプション

寸法
長さ：最小 1200.0 mm / 最大 6000.0 mm
幅：最大 360.0 mm

厚さ・重量
0.75 mm：9.98 kg/m²

材質
鋼 S320 GD。その他の材質は要望により：ステンレス、アルミニウム等対応可。

塗装／仕上げ

• Essential (25 µ)：外装用ベーシックコイル塗装。例示色：01002 RAL 1002、01013 RAL 1013、01015 RAL 1015、03000 RAL 3000、05002 RAL 5002、07016 RAL 7016、07035 RAL 7035、09010 RAL 9010
• JI Nature Wood (45 µ)：木目調のプレコート鋼；90169 Wood Heritage、90170 Nature Heritage、90171 Nature Light Oak
• JI Nature Charcoal：木目調プレコート鋼；90174 Charcoal
• Ultra：厳しい環境向け高性能コイル塗装
• Ultra-X (Ultra 75)：屋根・外装向け最長寿命の塗装、PVC/プラスチゾル代替

規格・参照
亜鉛めっき鋼：EN 10346:2015 - 公差 EN 10143:2006 に準拠
コイル塗装：EN 10169:2022
形状公差：EN 508-1:2021
構造計算：EN 1993-1-3:2006

備考
施工には適合する二次支持フレームが必要で、目視固定により取付けます。プロファイルはオーバーラップ施工を前提とし、ファサード被覆や庇／日よけ用途に適します。穿孔仕様や代替材は要望により対応可能です。

技術仕様

• 製品名：JI Etésien 37
• モデル：JI Etésien 37
• 材質：鋼 S320 GD（ステンレス、アルミは要望に応じ対応）
• 長さ範囲：最小 1200.0 mm / 最大 6000.0 mm
• 幅：最大 360.0 mm
• 厚さ／重量：0.75 mm → 9.98 kg/m²
• 施工：二次支持フレームへの目視固定；オーバーラップ施工；縦・横どちらでも可
• 用途：ファサード被覆、庇、日よけ
• 規格：EN 10346:2015；EN 10143:2006；EN 10169:2022；EN 508-1:2021；EN 1993-1-3:2006
• 塗装／仕上げ：Essential (25 µ)、JI Nature Wood (45 µ)、JI Nature Charcoal、Ultra、Ultra-X (Ultra 75)
