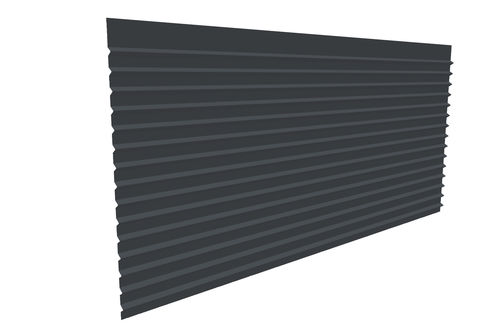

パネルサイディング JI BRISE 10

鋼溝付

製品説明
JI Brise 10 は、露出固定方式の建築用外装プロファイルで、新築および改修の住宅・商業プロジェクトに適しています。プロファイルはパネルや躯体（石積み等）に合わせた二次下地（下地胴縁）へ固定します。本製品は調整された下地または調整可能な下地が必要です。意匠に応じて縦張り・横張りいずれでも施工可能で、施工は二重波形の重ね合わせによる方法です。

施工・用途

• 二次下地への露出固定。
• パネル、躯体等に適合した二次下地へ取付け。
• 必要下地：調整済み下地または調整可能な下地。
• 張方向：意匠に応じて縦または横。
• 施工方法：二重波形の重ね合わせ。
• 参照適合：RAGE 2014（該当する場合）。

寸法
長さ：最小 1200.0 mm / 最大 6000.0 mm
幅：最小 377.0 mm / 最大 406.0 mm

厚さ・重量
0.75 mm：8.85 kg/m²

材料

• 標準材：鋼板 S320 GD。
• その他の材料は要求に応じて対応：ステンレス（inox）、アルミニウム等。

塗装・仕上げオプション

• Essential (25 µ) — 屋外用途向けの基本コイルコーティング。
• JI Nature Wood (45 µ) — 木目意匠のプレコーティング鋼板。
• JI Nature Charcoal (45 µ) — ダーク木目のプレコーティング鋼板。
• Ultra — 過酷環境向けの耐久性強化仕上げ。
• Ultra-X (Ultra 75) — 屋根・外装向けの最高耐久性コーティング。

規格・試験

• 亜鉛めっき鋼：EN 10346:2015 - 寸法公差は EN 10143:2006 に準拠。
• コイルコーティング：EN 10169:2022。
• 形状許容差：EN 508-1:2021。
• 構造計算：EN 1993-1-3:2006。

技術仕様

• 製品名 / 型式：JI Brise 10。
• 寸法：長さ 1 200–6 000 mm；幅 377–406 mm。
• 厚さ / 面密度：0.75 mm → 8.85 kg/m²。
• 材料：鋼板 S320 GD（その他の材料は要望に応じて：ステンレス、アルミ等）。
• 取付け：二次下地への露出固定；調整下地または調整可能な下地が必要；縦・横いずれの施工も可能；二重波形の重ね合わせによる施工。
• 塗装オプション：Essential (25 µ)、JI Nature Wood (45 µ)、JI Nature Charcoal (45 µ)、Ultra、Ultra-X (Ultra 75)。
• 適用規格：EN 10346:2015；EN 10169:2022；EN 508-1:2021；EN 1993-1-3:2006。
• 資料：データシート、施工説明書、塗装データシート、認証書は請求に応じて提供可能。
